浮球液位开关校验装置

产品介绍

设备简介:

浮球液位开关校验装置通过压力测试,依次对工件容器多组液位开关进行校验。系统采用模块化设计,主要由电动泵系统、压力管路系统、软件控制系统等组成。其中电动泵流量为4方/小时;软件控制系统采用电脑和PLC组成,设备装有压力表和传感器,用于查看和传输信号。通过控制回路,实现设备的自动控制,达到校验的目的。

主要技术参数:

☼  试验介质:水;

☼  工作压力:0.18MPa;

☼  增压方式:电动泵增压;

☼  电动泵参数:流量4方/小时,扬程30米,电机功率0.75KW;

☼  输出回路:1路;

☼  压力测试精度:±0.25% FS;

☼  压力控制精度:±1%;

☼  工件容积:高度18米,直径200mm,约565L,填充预计所需时间10min;

☼  填充方式:400L水塔抽水。

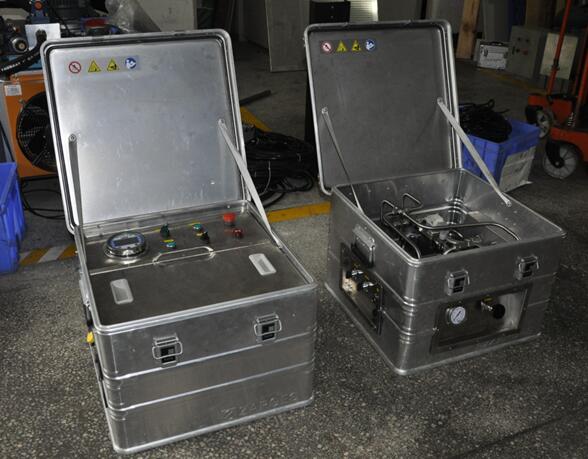

设备参考图片:

浮球液位开关校验装置
