设备简介：

活门性能试验机由气密测试台与漏气量测试台组成。

气密测试台用于座舱压力调节器组件及产品总体气密性检测，并对检测的试验数据进行实时采集、上传。

用于座舱压力调节器产品的初调试验及漏气量试验，设备以小容积的模拟座舱并通以小流量空气进行设计，对产品进行试验并对试验数据进行实时采集、上传。

主要技术参数：

1、气密测试台

设备由台身（含恒温水槽）、调节系统、控制系统组成。

☼  试验介质：压缩空气；

☼  压力范围：0～120KPa；

☼  控压精度：0.1%FS；

☼  输出接口大小及数量：Φ12快插接头，2个；

☼  压力准确等级：±0.1%FS；

☼  外廓尺寸：1200mm×800mm×1200mm

☼  过滤精度：5μ；

☼  恒温水槽温控范围：可调，0～30℃；

☼  恒温水槽内腔尺寸：400mm×400mm×400mm，水槽底部做成倾斜状，倾斜角度15°，

☼  操作方式：手动、自动两种模式调压，自动检测。

2、漏气量试验台

设备由台身、抽压/充压系统、模拟大气舱/模拟座舱、调节系统、控制系统组成。

☼  试验介质：压缩空气；

☼  抽压高度：20000m；

☼  抽压高度精度：0.1%；

☼  抽压速率：不小于900L/min；

☼  流量计检测量程： 0-200 L/min，0-20L/min，0-60L/min；

☼  流量计检测精度：±1%FS；

☼  外廓尺寸：1400mm×1000mm×1500mm；（见图纸）

☼  模拟座舱容积：不小于300L；

☼  操作方式：手动、自动两种模式调压；

☼  压力测量精度：0.25级。

设备参考图片：

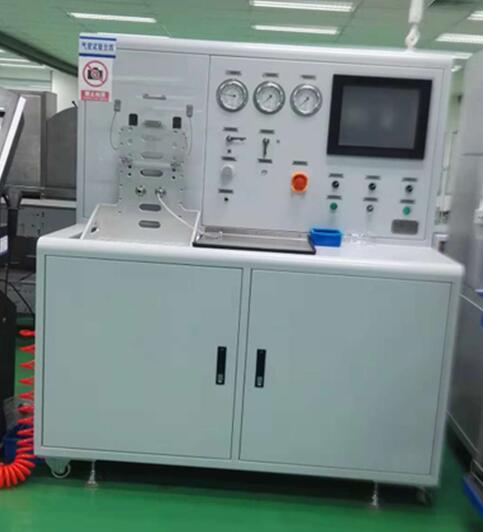

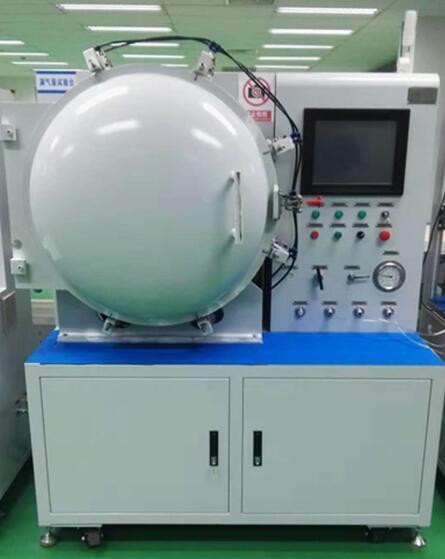

气密测试台	漏气量测试台
