设备简介：

便携式闸阀/止回阀打压设备主要用于核岛上给闸阀/止回阀阀腔注水加压、排气、卸压，通过对止回阀阀腔进行打压，监测整个密封试验回路压力的变化，通过相应数据分析计算闸阀/止回阀的泄露率，根据相应数据来判断现场阀门密封结构的完整性。

系统能实时测量、显示所测试试验介质温度以及测试曲线；能实时测量、显示所测试阀腔试验介质压力和规定试验时间内的压力变化及其测试曲线； 能实时测量阀腔泄漏值（检测压降）；能实时将测试值与评价标准进行比较判定；测试值超过限值将报警。

主要技术参数

1）液压驱动增压系统：

☼  介质：46#液压油（用户提供）；

☼  工作压力： 4MPa/20；

☼  流量：1.6L/min；

☼  电机功率：0.37kW；

☼  卧式安装；

☼  增压比：1:1，一冲程排量100ml；

2）工作介质：生盐水；

3）工作介质温度：常温；

4）水箱容积：30L，铝合金；

5）工作压力：0.5～2.5MPa，最大3MPa；

6）压力输出：1路独立试压；

7）数字压力表参数：0～4MPa，0.05级；

8）设备液压泵和水泵密封采用EPDM或氟橡胶材质，单向阀和安全阀采用FKM碳氟橡胶密封，球阀使用PFA填料，以上密封材料均可在辐射环境中使用；

9）设备配置三个数字式压力表，一个放置在工件的高压接口，用于近距离观测工件的试验压力，另一个用于设备系统检漏时检测系统压力，放置在蓄能器出口处，第三个用于蓄能器充氮压力检测；

10）控制方式：自动控制开始打压并记录数据；

11）试验工具机柜使用铝合金箱式结构，组装型；

12）试验工具各模块安装布置在最多5个长600×宽400的铝制Zarges箱中，特殊规格将对对铝箱进行改造，模块箱单个重量不超过35kg，并置于2个带减震滑轮的托板上，满足两人搬运和推行需求；

13）整套设备总重量（含滑轮托板）不超过200kg，设备最大宽度不超过500mm，可在狭窄空间推行和搬运。

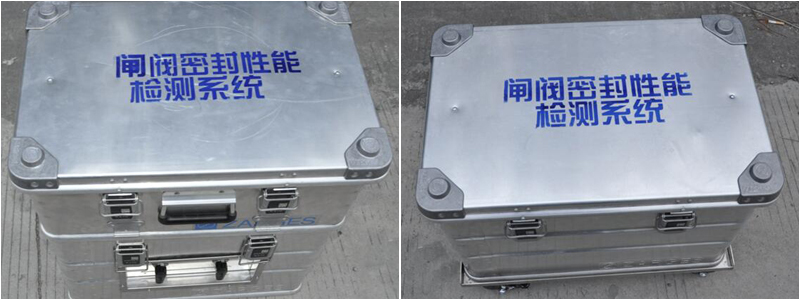

设备参考图片：
