阀门执行机构输出扭矩测试台

产品介绍

设备简介:

阀门执行机构输出扭矩测试装置适用于测试角行程旋转阀门执行机构的输出扭矩测试,执行机构角行程输出扭矩测试范围 ≤10KN.M,测量行程为 -5°~95°。

主要技术参数:

☼  动作形式:动态测试;

☼  测试扭矩范围:1000N.m -10000N.m;

☼  扭矩传感器量程:12000N.m;

☼  转速:3转/min,-5°~95°约5秒;

☼  液压油:46#抗磨液压油;

☼  试验工位:1个工位,适用4套执行机构的连接;

☼  执行器控制(单作用和双作用):9bar 执行机构的控制气路部分:输入压力调节,压力监测,换向;

☼  测试传感器精度:±0.5%F.S;

☼  控制方式:手动连接,自动测试。

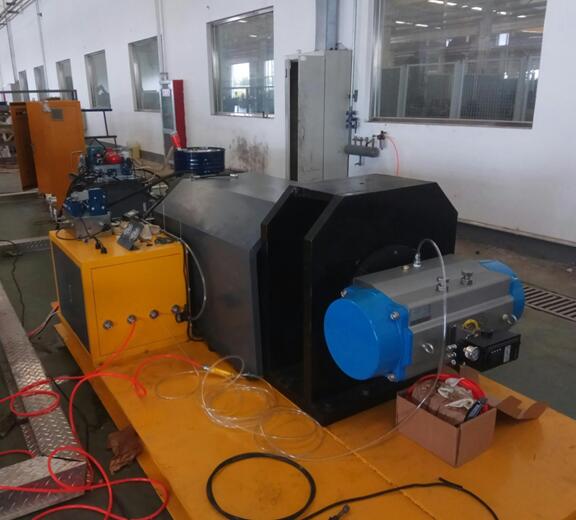

设备参考图片:

阀门执行机构输出扭矩测试装置
