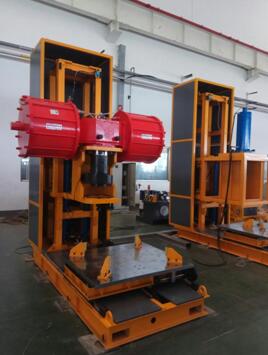

阀门推力及扭矩测试装置

产品介绍

1、阀门推力测试装置

设备简介:

该测试装置适用于测试直行程阀门启闭过程中的推力。

深海闸阀(直行程阀门)的开启推力是指闸阀(阀芯)在全关状态下,闸板(阀芯)承受介质最大工作压差(设计公称压力)时,闸板(阀芯)从全关状态开启时,阀杆所承受的最大开启力;初始位置为全关。

主要技术参数:

阀门推力测试装置☼  动作形式:直行程(动态);

☼  设计最大推拉力600000N;

☼  传感器分档0-100KN、0-300KN、0-800KN;

☼  测试传感器精度±0.1%F.S;

☼  液压缸有效最大行程500mm;

☼  试验工位1个工位(支架拆装方便,连接部分做成可拆卸);

☼  控制方式手动连接,自动测试;

☼  预留传感器接口2个4-20mA传感器输入接口及供电,前后可进压。

2、深海球阀扭矩测试装置

设备简介:

该装置适用于测试角行程阀门启闭过程中的扭矩。

深海球阀(角行程阀门)的开启扭矩是指球阀(球芯或关闭件)在全关状态下,球芯(关闭件)承受介质最大工作压差(设计公称压力)时,球芯(关闭件)从全关状态旋转开启时,阀杆所承受的最大旋转扭矩;初始位置为全关。

主要技术参数:深海球阀扭矩测试装置

☼  工件公称通径:12";

☼  设计最大测试扭矩120KN.m 静态;

☼  传感器分2档30KN.m \120KN.m;

☼  试验工位1个工位(支架拆装方便,连接部分做成可拆卸);

☼  测试传感器精度±0.5%F.S;

☼  控制方式手动连接,自动测试;

☼  预留传感器接口2个4-20mA传感器接口及供电。
