设备简介：

井口阀门水压试验机系统是根据 API 6A 及 GB/T 22513 等要求进行设计与制造，主要用于井口高压阀门、钻井防喷器、采油（气）树、节流和压井管汇等产品的出厂检验，并同时能够满足上述产品的水压及其他功能试验。适合井控装备生产厂家做产品出产检测用。同时也适合科研、检测机构作检测设备。

系统由测试台和控制台组成。整套设备采用计算机加PLC自动控制，所有试验及监控都可在控制台上完成。同时设备上还带有手动控制阀门，可以完全由手动控制完成试验过程。

设计标准及规范：

☼  API 6A、GB/T 22513《阀门和采油树规范》；

☼  API 16A 、SY/T 5053.1《防喷器及控制装置  防喷器》；

☼  公共安全行业标准及公安部对安全防范工程管理要求；

☼  GB 50198  民用闭路电视监控系统工程技术规范。

主要技术参数：

☼  试验介质：清水；

☼  试验压力：0～210MPa；

☼  高压泵增压比：240：1；

☼  阀门压紧工装设计载荷：120T，满足 4-1/16" 阀门测试 30 000Psi 压力；

☼  结构长度范围：435-737mm；

☼  增压柜和控制一体；

☼  自动控制：电脑软件设置参数，自动测试；

☼  记录方式：可生成EXCEL报表；

☼  输出接口：独立2路；

☼  压力测试精度：±0.5% F.S；

☼  压力控制精度：±2% F.S；

☼  设备使用条件（用户提供）：

1）驱动气源：≤0.7MPa，最大耗气量：2.0Nm³/min；

2）电源要求：AC220V 50Hz 5A；

3）设备使用方式：适应室内干净工况，室温；

4）压缩空气质量要求：过滤精度：15μm；常压露点：3℃。

设备主要特点：

☼  试验系统的控制系统具有超压、泄露、超时等意外状况的报警停机保护措施；

☼  试验系统具备高精度自动控制系统，闭环反馈，智能PID调节系统，压力传感器位于试验工件终端，保证试验压力控制精度；

☼  试验系统试验产品、试验方法、试验报告均以数据库形式存储和管理，方便查询或调取，可以自动生成月报表、季度报表和年度报表；

☼  控制原理先进，能够精确控制压力的精度，保压效果好，实时自动补压。可以通过计算机全自动控制整个试验过程，也可以通过控制柜上的按钮开关手动电控试验过程，还可以手动控制各个阀门完成手动试验过程；

☼  IVS专用测试软件成熟稳定无缺陷，可实时显示耐压曲线，可实时数据显示，可打印实验报告，可与OFFICE办公软件兼容，可编程试验报告，让用户可依据自己的特点设计编排；

☼  本机具有掉电保护功能，停电后系统自动卸压，中止试验，最大限度保证操作人员和设备的安全；

☼  采用进口增压泵，提高了稳定性和可靠性，同时加压速度及控制精度都有进一步的提高；

☼  所有高压阀门、管件及接头均为美国原装进口产品，保证耐压等级，质量可靠。

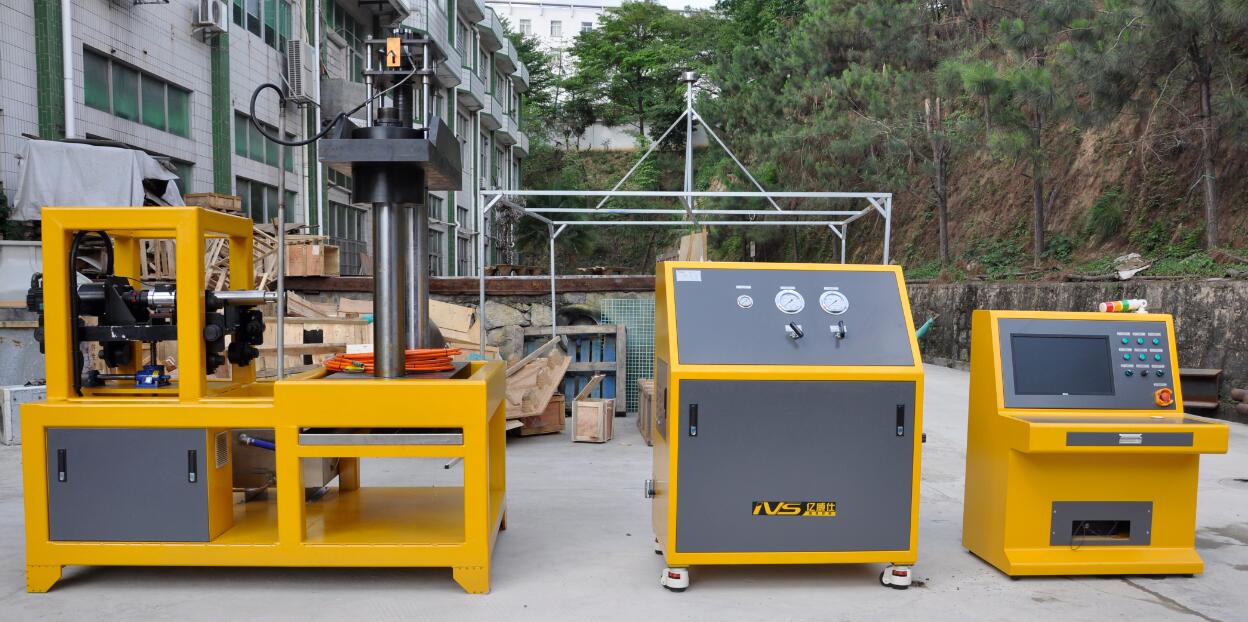

设备参考图片：
