涡轮增压器-电子调压阀的最大&最小动作压差试验方法。

1、最大动作压差试验

1.1 技术要求

按规定的试验方法，在最大动作压差及 85%U_N（交流）或 90%U_N（直流）条件下，电磁阀应能正常开闭。

1.2 试验方法

把电磁阀安装在图 1 所示的装置上，使电磁阀规定流向与试验系统介质流向相同，电磁线圈接通最低允许电压（交流额定电压的 85%，直流额定电压的 90%）；电磁阀入口压力缓慢升高到最大工作压差值，通过通断电动作，电磁阀连续正常开闭至少 3 次，试验结果应满足 1.1 的要求。

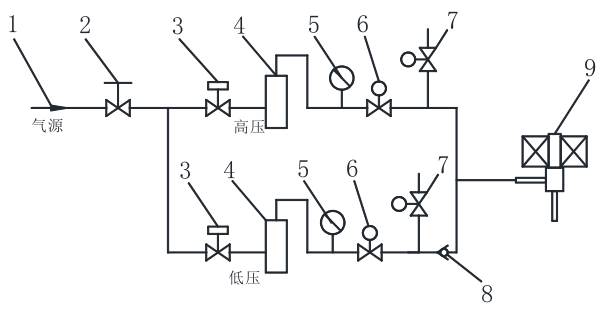

标引序号说明：

1——气源；2——截止阀；3——减压阀；4——储气罐；5——压力表；6——进气电磁阀；

7——排气电磁阀；8——单向阀；9——被测电磁阀。

图 1 最大动作压差试验装置

2、最小动作压差试验

2.1 技术要求

电磁阀正常动作的最小压差：直动式电磁阀为 0MPa，先导式电磁阀应不大于 0.03MPa。按规定的试验方法，在允许的最低电压下，电磁阀应能正常开闭。

2.2 试验方法

把电磁阀安装在图 1 所示的装置上，将电磁阀按规定的流向与试验系统介质流向相同，试验电压为最小允许电压，电磁阀关闭时，阀前后压差调为最小开阀压差值，然后使电磁阀开启，电磁阀开启后通过减压阀调节使阀前后压差达到最小开阀压差值，通过判断流量的方式判断电磁阀是否完全开启，电磁阀正常开闭至少 3 次，试验结果应满足 2.1 的要求。
