涡轮增压器-电子调压阀的密封性试验：

1、密封性要求

涡轮增压器电子调压阀进气压力按产品图纸设计规范要求，采用测试电压、PWM 信号占空比 0% 运行点气嘴 3 处泄漏流量和 PWM 信号占空比为 100% 运行点时气嘴 2 处泄漏流量：

a）当涡轮增压器电子调压阀工作在（0～10）×10⁶ 次时间范围时，两者分别等于或小于 50mL/min；

b）涡轮增压器电子调压阀工作在（10～110）×10⁶ 次时间范围时，两者之和等于或小于 500mL/min。

2、密封性试验方法

将涡轮增压器电子调压阀安装在专用工装上如图 1 所示，试验台气源输出管连接气嘴 1，气嘴 2、气嘴 3 分别连接流量计，进气压力按产品图纸设计规范要求，采用测试电压，PWM 信号占空比为 0% 运行点时流量计测得气嘴 3 处泄漏流量 L3，PWM 信号占空比为 100% 运行点时流量计测得气嘴 2 处泄漏流量 L2；

a）当阀工作在（0～10）×10⁶ 时间范围时，所测泄漏流量 L2 和 L3 应满足 1 中的 a）条要求；

b）当阀工作在（10～110）×10⁶ 时间范围时，所测泄漏流量 L2 和 L3 之和应满足 1 中的 b）条要求。

标引序号说明：

P1——气嘴 1 输入试验压力 kPa；

L2——气嘴 2 测量输出流量 ml/min；

L3——气嘴 3 测量输出流量 ml/min；

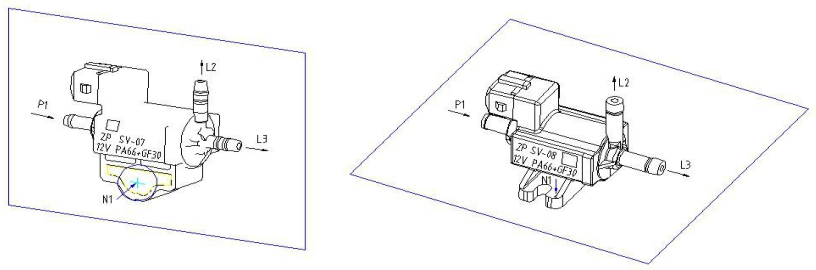

图 1 密封测试装置示意图
