二氧化碳制冷系统用电磁阀的耐久性和疲劳耐久试验方法-「亿威仕」

二氧化碳制冷系统用电磁阀（简称CO2电磁阀），solenoid valve for CO2 refrigeration systems 是一种利用线圈通电励磁产生的电磁力驱动阀芯运动来开启或关闭CO2制冷系统中制冷剂管路的阀。

今天我们来学习关于该型电磁阀耐久性和疲劳耐久试验方法的内容。

1、耐久性试验

将电磁阀按规定的流向与试验系统介质流向相同，测试设备原理图如图 1 所示，在常温环境中入口处通入一定压力的气体，出口处通大气，确保阀前后压差达到最大工作压差的 80%，电磁阀出口接针阀，针阀出口接通大气，调节针阀，使电磁阀开启时电磁阀前后压差不大于 0.2MPa，但需大于最低动作压差（对于旁通用有节流作用的电磁阀，阀后不接针阀测试），以发信装置发出电控通断信号使阀开闭，开闭频率为 1次/min～60次/min，当设备供气不足时，可降低动作频率，减少开阀时间，增加关阀时间，确保开阀前电磁阀前后压差达到最大工作压差的 80%。电磁阀进行不少于 10 万次的连续开闭试验，当产品因意外引起的事故而导致试验中止时，动作次数可累计计算。试验后应满足产品相关要求。

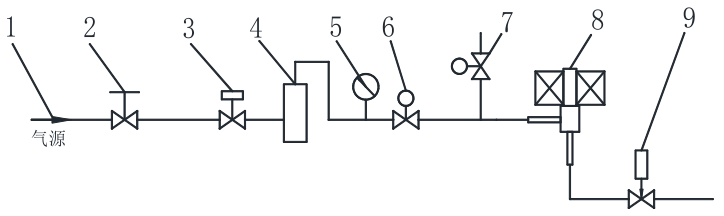

标引序号说明：

1——气源；2——截止阀；3——减压阀；4——储气罐；5——压力表；6——进气电磁阀；

7——排气电磁阀；8——被测电磁阀；9——针阀。

图 1 耐久性试验装置

2、疲劳耐久试验

将电磁阀阀体（不装活塞和芯铁等内部零件，或其它方法确保阀内腔体压力平衡）进口或出口端用堵头堵塞，从出口或进口端冲注液体，注满液体后将产品安装在压力交变试验台上，压力从低压升高至高压，再降至低压为一个周期，需确保高压和低压达到规定值后保持 0.1s 以上，进行 25 万个周期，试验后产品应满足产品相关要求。

交变压力要求如下：

a）对于亚临界系统，低压不高于 690KPa，对于跨临界系统，低压不高于 3.8MPa；

b）对于第一次循环，高压不低于最大工作压力；

c）对于交变循环，高压不低于最大工作压力的 0.95 倍；

d）对于最后一次循环，高压不低于上述交变循环高压压力的 2 倍。
