压力容器的热气循环试验-「亿威仕」

压力容器的热气循环试验：

1、通用要求

1.1 当设计文件要求时，复合板制压力容器、衬里压力容器应进行热气循环试验。

1.2 热气循环试验应在耐压试验合格后、最终泄漏试验前进行。

2、热气循环试验的操作

2.1 热气循环试验一般采用干燥洁净的空气、氮气或其他惰性气体作为试验介质。

2.2 热气循环试验可取设计温度与设计压力组合或操作压力与操作温度组合作为试验参数；升压、升温和降压、降温顺序及速率宜按压力容器操作要求确定，其中，升温、降温速率宜不低于压力容器操作要求。对多腔压力容器，应按试验时覆层或衬里的应力与操作时的应力相当的原则确定试验参数。

2.3 热气循环试验宜按如下步骤进行（如图 1）：

a）先将试验压力容器按规定的升温速率，升温至试验温度，保温规定的时间；

b）再按规定的升压速率，向试验压力容器充入试验介质，升压至试验压力；

c）在试验压力、试验温度下保持规定的时间；

d）先按规定的降压速率，泄放试验介质至常压（或微正压）；

e）再按规定的降温速率，将试验压力容器降温至室温。降温过程中，压力容器内不应形成负压对结构造成损伤。

2.4 当设计文件有规定时，可重复 2.3 试验步骤进行多次循环。

2.5 热气循环试验完成后，应按设计文件要求对复合板的覆层、衬里表面及其焊接接头进行表面检测和/或泄漏试验。对发现的缺陷和泄漏部位应进行必要的补焊，并对该部位采用原检测方法进行表面检测和/或泄漏试验，直至合格。

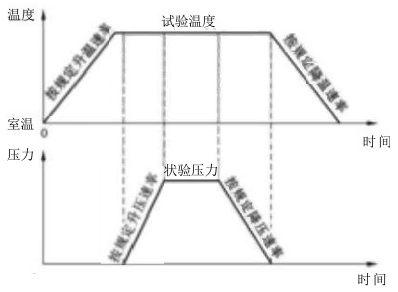

图 1 热气循环试验过程中压力、温度控制示意图
