可锻铸铁管路连接件（以下简称"管件"）是一种最大工作压力为 2.5MPa、公称尺寸（DN）6~（DN）150、使用温度为 -20℃~300℃，工作介质为水、油、空气、燃气、蒸汽等一般管路连接用的管件。

今天我们来学习关于该型管件性能要求及试验方法的内容。

1、性能要求

1.1 工作压力和使用温度

管件应符合表 1 中给出的最大允许工作压力和使用温度范围。温度为 120℃~300℃ 之间的压力值用线性插入法确定（见图 1），管件正常使用的温度不低于 -20℃。设在温度低于 0℃ 以下位置的管件，输送水介质时，安装时应采取加装保温材料如岩棉、玻璃棉、橡塑棉等保温措施，根据使用环境温度，保温层最小厚度应在 20mm~50mm，室内管路宜选用 20mm~30mm，防止管道内的水结冰，造成管路胀裂。

表 1 工作压力和使用温度

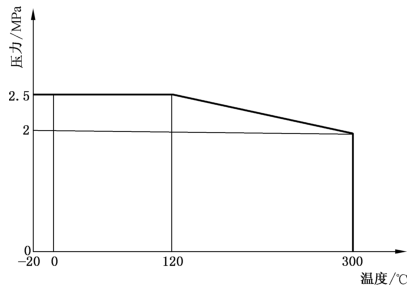

图 1 压力-温度比值

1.2 水压密封性能

按 2.2 进行试验后，表面应无渗漏。

1.3 耐压性能

按 2.3 试验后，承受压力的管件包括活接头的组成部件应无泄漏和损坏。

1.4 气密封性能

按 2.4 进行试验后，表面应无气泡和渗漏。

1.5 延展性能（压扁率）

按 2.5 进行试验后，管件达到表 2 规定的最低延展性能，目测结果，内壁不应出现任何裂缝。

表 2 延展性能（压扁率）

2、性能试验方法

2.1 工作压力和使用温度

试件内部冲入 2.5MPa 常温水压，试验时除输入水的通径口外，封闭其他各端后，保持 5min，目测结果。

2.2 水压密封性能试验

试验时除输入水的通径口外，封闭其他各端后，向试件内部施加 2MPa~2.5MPa 的常温水压，按表3规定保压时间进行试验，目测结果。

表 3 保压时间

2.3 耐压性能试验

试件应充满水并排除空气，管路内的压力以不超过 2MPa/min 的速率递增，直至达到表 4 要求的工作压力，保持 5min，目测结果。

表 4 工作压力

2.4 气密封性能试验

试验时除输入空气的通径口外，其他各通径口封闭，待充入 0.6MPa 的空气压力后，管件完全浸置于水槽中，保持 5s，目测结果。

2.5 延展性能（压扁率）试验

2.5.1 根据材质牌号的延伸率及规格进行延展性能试验，压力试验速度为 1.5mm/s，达到规定的延展性能，管件内壁不应出现任何裂缝。

_{注：此项测试不能在主体厚重或者是有外部六边形或八边形的管件上进行。}

2.5.2 试品处理

自大批量中且只能是经过热处理后未经过其他处理的产品中抽样。

2.5.3 试验设备及有关要求

压力试验机完好，确认设备正常。

根据试品结构形状、尺寸、制作合适的试验夹具。

2.5.4 试验程序

a）测量延展性能试验前外径尺寸记录为"A"，然后按照延展性能计算出试验后外径尺寸记录为"B"。计算公式见式（1），延展性能（压扁率）示意图见图 2。

B=A-A×F …………………………（1）

式中：

A——试验前管件的外径，单位为毫米（mm）；

B——管件压扁后的外径高度，单位为毫米（mm）；

F——延展性能（压扁率）。

_{注：预设置的延展性能（压扁率）不是实际的抗压扁能力，而是判定产品是否符合标准的依据。}

a）延展性能（压扁率）试验前示意图	b）延展性能（压扁率）试验后示意图

图 2 延展性能（压扁率）示意图

b）用压力试验机压至"B"时即行停止。

2.5.5 试验结果判定

若产品延展性能达到标准值，检查管件内壁，没有目测可见的裂纹，则此批产品判为合格。反之则此批产品判为不合格。
