塑料衬里压力容器的冷热循环试验方法：

1、试验装置

1.1 冷热循环试验机示意图见图 1，其试验目的是验证塑料衬里耐骤冷骤热的能力。

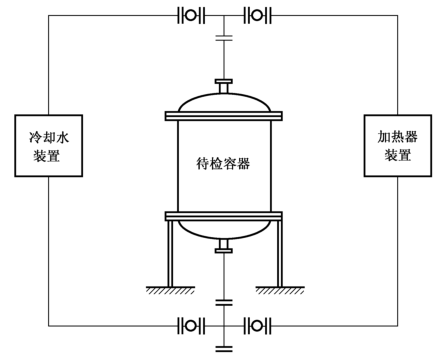

图 1 冷热循环试验机示意图

1.2 冷热循环试验机应有可靠的安全防护设施，并应经单位技术负责人和安全部门检查认可。

2、试验方法

2.1 安装样品：样品可安放在图 1所示冷热循环试验机外，通过管子与试验机连接。

2.2 将样品加热、加压：温度从室温升到高温，对高于 100°C 的样品采用蒸汽加热，对不高于 100°C 的样品直接用水加热。加热温度和蒸汽压力参见表 1。

表 1 加热温度和蒸汽压力

衬里材料	PVC-U	PVC-C	PE	ETFE	FEP	PFA	PTFE	PVDF
加热温度 ^a'b'c ℃	60±3	95±3	60±3	140±3	140±3	145±3	140±3	135±3
蒸汽压力 kPa	-	-	-	361±20	361±20	415±25	361±20	313±15
^a 表中各种温度是为每种塑料推荐的通常温度；制造商可根据不同材料、产品、制造工艺和使用工况情况（如将塑料进行改性），规定不同于表中的温度值。 ^b 该温度是基于非腐蚀条件和无压力情况下测试的，在具体使用工况中该塑料的耐高低温变化、耐骤冷骤热的能力可能有变化。具体使用工况中的温度限制应由用户与制造商共同商订，或由制造商根据实际使用经验数据来修正该试验值。 ^c 塑料通过胶粘剂来粘结塑料衬里，同时要考虑胶粘剂的耐温能力的影响。

2.3 按表 1 的蒸汽压力和温度对样品进行加热，观察测温仪并记录样品内部加热介质的温度变化，直至样品内部加热介质的温度达到设定的试验温度。当采用水作为介质时，试验时需充满介质。

2.4 将低于 25℃ 的冷却水，快速流过样品进行冷却。当使用蒸汽加热时，样品内部的温度冷却至 50℃ 以下；当使用热水加热时，样品内部的温度冷却至 30℃ 以下。

2.5 重复 2.3 和 2.4 的步骤，进行 20 次冷热循环试验后，对样品应按 GB/T 23711.1 规定的方法进行电火花试验。
