低温介质用弹簧直接载荷式安全阀是一种公称压力 PN16~PN100、公称尺寸 DN15~DN200、温度不低于 -196℃、最低整定压力为 0.1MPa 的低温气体介质用安全阀。

今天我们来学习关于该型安全阀检验方法的内容。

1、常温试验

常温试验项目包括：阀体强度、整定压力、密封性能、排放压力、启闭压差、开启高度、机械特性、排量、无损检测等，常温试验方法应符合 GB/T 12241、GB/T 12242 和 GB/T 12243 的规定。

2、材料

承压件材料的化学成分分析按相关标准的规定，力学性能试验按 GB/T 228.1 的规定，低温冲击试验按 GB/T 229 的规定。

3、低温试验

3.1 试验条件

安全阀的低温试验在常温试验合格后进行。

试验前应清除安全阀内的油脂和水分。试验过程中监测阀体、阀盖的温度。低温试验冷却和试验介质为液氮或其他有低温蒸发特性的介质。

3.2 试验设备

安全阀的试验设备应当符合以下要求：

a）安全阀试验装置由试验台、管路及配有一定容积的低温介质储存容器和试验容器等组成，试验装置系统见图 1。储气罐的容积应与试验安全阀的用气量相适应。

b）试验台上必须装有两个规格相同的压力表，其中有一个表的精度等级不应低于 0.5 级，压力表的量程为安全阀试验压力的 1.5~3.0 倍，压力表必须在检定合格有效期内。

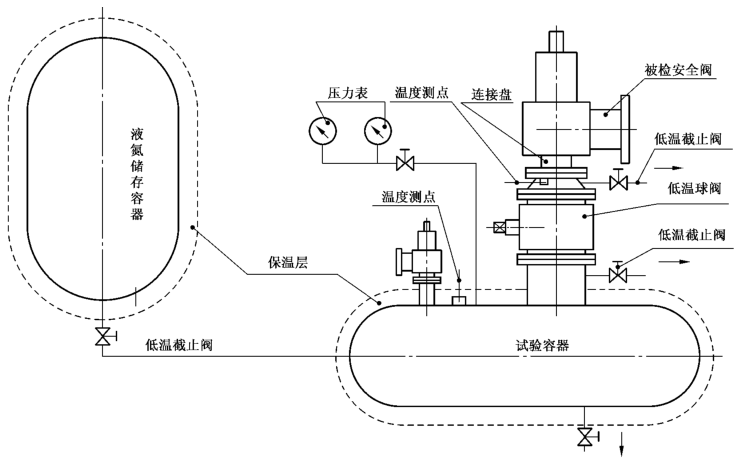

图 1 低温安全阀试验系统

3.3 试验项目

安全阀低温试验项目为整定压力和密封性能。

3.4 整定压力试验程序

将安全阀安装在试验容器的连接盘上，在系统内连续通过液氮或其他有低温蒸发特性的介质，当系统内的低温介质自然气化，压力达到并超过阀门的整定压力时，安全阀经过数次的开启、关闭后，得到充分冷却，之后观察安全阀整定压力及开启后能否回座。试验时阀门入口处的流体温度，与试验容器内的流体温度相差不大于 30℃。

安全阀的整定压力试验不得少于 3 次，其试验结果均应符合规定的整定压力并符合GB/T 12243的规定。

3.5 密封试验程序

安全阀起跳后，开启试验容器连接盘上的截止阀，泄压到安全阀整定压力的 70% 时，关闭该截止阀，让系统内的低温介质自然气化压力升高，通过该截止阀使试验容器内的压力维持在整定压力的 90%，观察安全阀出口的泄漏情况。试验结果应符合表 1 的规定。

表 1 低温介质用弹簧直接载荷式安全阀低温密封试验的泄漏率

4、标志、防护

目视检查安全阀的标志、防护，应符合规定。
