液压电磁换向阀出厂试验项目与试验方法-「亿威仕」

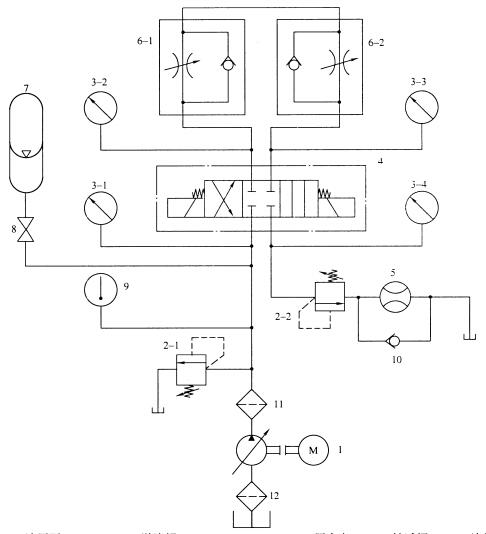

各泄油口与油箱连通。调节滋流阀 2-1，调节压力从最低工作压力开始，

以每秒 2% 的速率递增，直至被试阀 4 额定压力的 1.5 倍。达到后，保压 5min

按照被试阀 4 的机能，依次换向和复位。同时，观察被试阀 4 各油口的通油情况

（1）换向试验

使被试阀 4 的电磁铁满足规定。调节溢流阀 2-1 和单向节流阀 6-1

（或节流阀 6-2），使被试阀 4 的 P 油口压力为额定压力，再调节溢流阀 2-2，

使被试阀 4 的 T 口压力为规定背压值，并使通过被试阀 4 的流量为试验流量。

在上述试验条件下，将被试阀 4 的电磁铁通电和断电，连续动作 10 次以上，

观察被试阀 4 的换向和复位（对中）情况

（2）停留试验

在换向试验的条件下，使被试阀4的阀芯在初始位置和换向位置上各停留 5min。

然后，将被试阀 4 的电磁铁通电和断电，观察被试阀 4 的换向和复位（对中）情况

将被试阀 4 的阀芯置于各通油位置，并使通过被试阀 4 的流量为试验流量，

分别用压力表 3-1、压力表 3-2、压力表 3-3、压力表 3-4 测量各点的压力 P_P、P_A、P_B、P_T，

并计算压力损失：

对二位二通被试阀：当油流方向为 P→T 时，压力损失为 △P_P→T=P_P-P_T

对二位三通被试阀：当油流方向为 P→A 时，压力损失为 △P_P→A=P_P-P_A，

当油流方向为 P→B 时，压力损失为 △P_P→B=P_P-P_B

对二位四通、三位四通被试阀：当油流方向为 P→A、B→T 时，压力损失

为 △P_P→A=P_P-P_A、△P_B→T=P_B-P_T；当油流方向为 P→B、A→T 时，压力损失

为 △P_P→B=P_P-P_B、△P_A→T=P_A-P_T、对三位四通中间位置存在油流方向为 P→T 的

滑阀机的被试阀，在中间位置需做压力损失试验，压力损失为 △P_P→T=P_P-P_T

其他滑阀机能，在中间位置不做试验

调节溢流阀 2-1，使被试阀 4 的 P 油口压力为额定压力。按照被试阀 4 的滑阀机能和结构，

分别从 A（或 B）油口和 T 油口测量被试阀 4 的阀芯在各不同位置时的内泄漏量

在测量内泄漏量前，将被试阀 4 动作 10 次，待内泄漏量稳定 30s 后再测量内泄漏量。

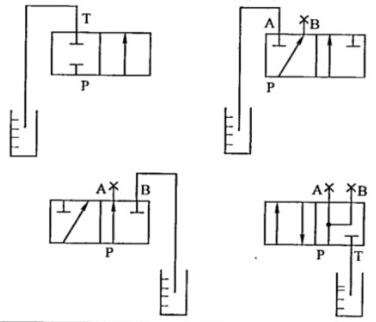

对不同的滑阀机能，内泄漏量测量简图如下：

在上述各项试验过程中，目测观察被试阀4连接面及各连接处密封情况
