差动式电子膨胀阀 differential electronic expansion valves，是一种通过步进电机旋转带动减速机构，并通过螺纹副等的传递使阀芯部件上升或下降，进而改变阀口流通面积的膨胀阀。

电自动控制器-差动式电子膨胀阀（以下简称"膨胀阀"） 则是一种阀口通径不大于 8mm，以 R22、R410A、R32 等制冷剂为流体的膨胀阀。今天我们来学习关于该型膨胀阀流量特性试验及泄漏量试验的方法。

两个定义：

a）流量特性 flowrate characteristic

流过膨胀阀的流量与输入步进电机的脉冲数之间的关系。

b）泄漏量 valve leakage

在规定的条件下，膨胀阀关闭时，介质通过阀口密封副的流量。

1、流量特性试验

1.1 要求

膨胀阀流量特性曲线的形状和数值按图样或供需双方的协议规定。

1.2 流量特性试验方法

膨胀阀流量特性试验按以下规定进行：

a）将被测膨胀阀按图 1 连接，测试用气体采用干燥空气或氮气，膨胀阀线圈按图样规定与驱动电源连接；

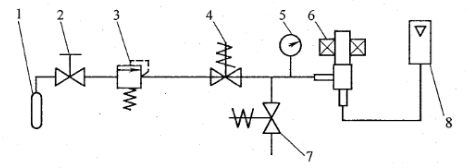

说明：1——气源；2——截止阀；3——减压阀；4、7——电磁阀；5——压力表；6——被测膨胀阀；8——流量计。

图 1 流量特性试验装置

b）设定驱动电源：额定电压、规定的励磁方式和规定的励磁脉冲频率；

c）操作驱动电源将膨胀阀关闭到全闭状态，确定原点，再按开启励磁顺序输入规定脉冲，将膨胀阀开启；

d）开启截止阀 2、电磁阀 4，调整减压阀 3，使压力表 5 的指示压力上升为 0.5MPa 或规定的压力；

e）在出口端测定气体流量值。

试验结果应符合 1.1 的要求。

2、泄漏量试验

2.1 泄漏量要求

膨胀阀阀口泄漏量应符合表 1 的规定。

表 1 泄漏量

2.2 泄漏量试验方法

膨胀阀泄漏量试验按以下规定进行：

a）将被测膨胀阀按图 1 连接，测试用气体采用干燥空气或氮气，膨胀阀线圈按图样规定与驱动电源连接；

b）设定驱动电源：额定电压、规定的励磁方式和规定的励磁脉冲频率；

c）操作驱动电源将膨胀阀设定在全闭状态；

d）开启截止阀 2、电磁阀 4，调整减压阀 3，使压力表 5 的指示压力上升为 1.0MPa；

e）在出口端测定气体泄漏量。

试验结果应符合 2.1 要求。
