机械压力机用气动回转接头（pneumatic rotary joint for mechanical presses，以下简称回转接头）是一种以压缩空气为介质的回转接头，常用作安全双联阀与离合器或制动器之间传输压缩空气的旋转密封装置。

今天我们来学习关于该型回转接头耐久性（可靠性）试验的内容。先来了解两个定义：

a）定压耐久性试验 durability test of fixed pressure，被测回转接头通入恒定空气压力（机械压力机工作形态为"连续"工作状态）的试验。

b）脉冲压力耐久性试验 durability test of pulse pressure，通入被测回转接头的压缩空气的压力呈脉冲状态（机械压力机工作形态为"单次"工作状态）变化的试验。

对应的试验要求及试验方法如下：

1、耐久性（可靠性）要求

1.1 定压耐久性（可靠性）

回转接头的定压耐久性应符合表 1 的规定。

表 1 定压耐久性

1.2 脉冲压力耐久性（可靠性）

回转接头的脉冲压力耐久性应符合表 2 的规定。

表 2 脉冲压力耐久性

2、耐久性（可靠性）试验方法

2.1 定压耐久性试验

将被测回转接头装在调速电机上（见图 1）后，通入 0.5MPa 的压缩空气，将调速电机的转速调整至符合表 4 的要求，连续运行到表 1 规定的时间后，复测被测回转接头，其最高转速应符合表 3 的要求，泄漏量应符合表 5 的要求，回转接头在测试过程中应无异常噪声。

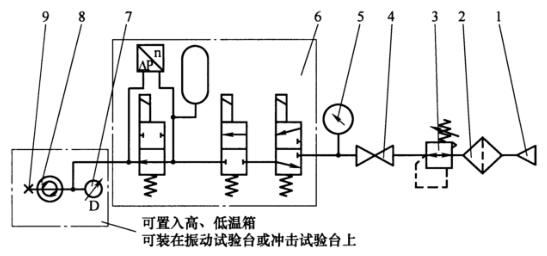

说明：1——压缩空气源；3——减压阀；5——压力表；7——调速电动机；9——堵头；

2——空气滤清器；4——截止阀；6——泄漏检查仪；8——被测回转接头；

图 1 高、低温和振动、冲击等试验气路图

表 3 最高转速

表 4 试验转速

表 5 定压耐久性试验后泄漏量

2.2 脉冲压力耐久性

将经过定压耐性试验合格的回转接头一端装在调速电机上（见图 2 ）后，另一端与负载气容相连，通入 0.5MPa 的压缩空气，将调速电机的转速调整至符合表 4 的要求，对图7的二位三通电磁阀以 3s 通电、3s 断电的频率进行换向，达到表 2 要求的次数后复测被测回转接头，其最高转速应符合表 3 的要求，泄漏量应符合表 6 的要求，回转接头在测试过程中应无异常噪声。

表 6 脉冲压力耐久性试验后泄漏量

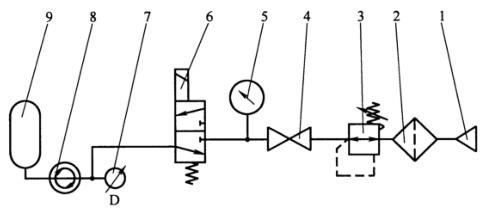

说明：1——压缩空气源；3——减压阀；5——压力表；7——调速电动机；9——负载气容（1L）；

2——空气滤清器；4——截止阀；6——二位三通电磁阀；8——被测回转接头；

图 2 脉冲压力耐久性试验气路图
