今天给大家带来低温先导式安全阀（以下简称安全阀）的性能试验方法的内容。如果您对相关试验装置感兴趣，欢迎联系我们！

1、常温试验

1.1 安全阀在装配前，应完成安全阀壳体、连接管道等的液压强度试验。装配后，进行整体气密性试验。

1.2 安全阀常温动作性能、排量或排量系数、密封性能试验按 GB/T 28778 的规定，试验介质应为纯净气体。

2、低温试验

2.1 安全阀的低温试验在常温试验合格后进行。

2.2 安全阀低温试验项目为整定压力和密封性。

2.3 低温试验条件如下所列：

a）低温试验的安全阀应保持清洁，其内部无水分，试验过程中，应监测阀体的温度。低温试验冷却采用液氮，试验介质为氮气（液氮），也可以是其他非易燃易爆、有低温蒸发特性的介质。

B）在阀内有介质压力时，安全阀能全部开启，在出厂时可将该装置拆除.采用堵头封闭.并有防松措施。

2.4 试验设备应符合以下要求：

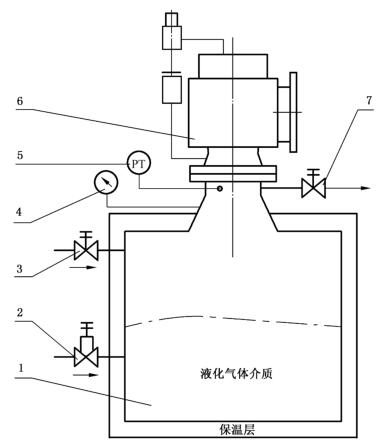

——安全阀试验装置由与试验阀门口径相适应、有一定容积的低温气体试验容器，阀门，管路及压力仪表等组成，如图 1 所示。

——试验容器应设置两个温度测点，一个用来测量低温液体温度，另一个用来测量低温气体温度，且尽可能靠近待试阀门入口。

说明：1——低温容器；2——低温液化介质阀；3——气体增压阀；4——压力表；

5——温度仪表；6——被测试低温先导式安全阀；7——放空阀。

图 1 低温安全阀试验系统

2.5 试验程序

2.5.1 整定压力试验

整定压力试验方法如下所列：

a）试验前，将安全阀安装在低温试验容器上，可采取强制措施开启安全阀，在系统内通入液氮或其他有低温蒸发特性的介质，采用吹扫预冷等方式充分冷却安全阀和试验系统，以达到要求的温度。采用其他冷却方法时，安全阀的流道不应有结霜现象。

b）试验时，安全阀入口处的介质温度与试验容器内的流体温度相差应不超过 30℃。在安全阀进口端温度达到后，解除安全阀强制开启，调整试验容器内介质压力达到安全阀的整定压力，从而控制安全阀开启、关闭。观察安全阀在整定压力下能否顺利开启及开启后能否正常回座。

c）安全阀的整定压力试验应不少于 3 次，试验应连续进行，其整定压力偏差应符合 GB/T 28778 的规定。阀门回座后应无可视或可听见的泄漏。

2.5.2 密封试验

密封试验程序如下所列：

a）密封试验应在完成安全阀的整定压力试验后进行。

b）在安全阀主阀和导阀出口安装有引漏接管的盲板，引漏接管采用排水集气法收集气体。

c）控制试验容器内的压力在安全阀整定压力的 90%，维持该压力 5min，检测排水集气法收集气体量。

3、恢复常温后密封试验

低温试验后，待阀恢复到常温后，进行常温时的密封性能试验，试验方法和试验结果按 GB/T 28778 的规定。
