今天给大家带来的分享是关于煤矿用液压支架安全阀（安全阀类）的密封性能试验及强度试验。安全阀型式检验时安全阀的工作压力应为公称压力，密封性能试验及强度试验的原理见下图 1 所示（其中强度试验中的撞击安全性试验的原理见下图 2），具体试验方法如下：

1——油源；2——换向阀；3——截止阀；4——压力计（压力传感器）；

5——稳压罐；6——被试阀；7——流量计（流量传感器）。

图 1 安全阀试验原理图

1、密封性能试验

1.1 性能要求：

1）不做耐久性能试验的阀，高、低压密封各稳压 2h，不应有压降；

2）做耐久性能试验的阀，耐久性能试验前各稳压 2min，不应有压降；耐久性能试验后各稳压 4h，不应有压降；

3）出厂检验时，高低压密封各进行 2min，不应有压降

1.2 试验方法

1）高压密封：向被试阀供液至工作压力的 90%，切断供液，待压力计稳定后记录压力值；

2）低压密封：向被试阀供液 2MPa 压力，切断供液，待压力计稳定后记录压力值。

备注：1）稳压罐容积 2L~5L； 2）排除温度变化对压力的影响。

2、强度试验

2.1 冲击压力安全性

2.1.1 性能要求

1）在 25ms 内，阀前压力到达规定的冲击压力前，被试阀应开启；

2）试验完毕后，密封试验和小流量启溢闭特性试验合格。

2.1.2 试验方法

先使被试阀前的压力为公称压力的 60%，调节油源，使系统压力大于公称压力的 1.5 倍，向被试阀突然供液，使阀前的压力在 25ms 内达到规定的冲击压力，冲击压力的值分别如下：

公称流量 ≤160L/min 的阀，为 1.5 倍公称压力；160L/min＜公称流量≤400L/min 的阀，为 1.4 倍公称压力；400L/min＜公称流量≤1000L/min 的阀，为 1.3 倍公称压力；公称流量 ＞1000L/min 的阀，为 1.2 倍公称压力。记录压力时间特性曲线，每个阀进行 3 次。

备注：稳压罐容积 ≤2L。

2.2 撞击安全性

2.2.1 性能要求：

启溢闭特性满足要求，试验完毕后，密封试验和小流量启溢闭特性试验合格。

2.2.2 试验方法

安全阀在 0.04L/min 流量溢流过程中，用 1Kg 的金属块（尺寸约为：45ｍｍ*50ｍｍ*60mm）吊挂在 500ｍｍ 长的钢丝绳上，上摆 45° 后自由下摆，使其正好撞在被试阀上，连续撞击 3 次。

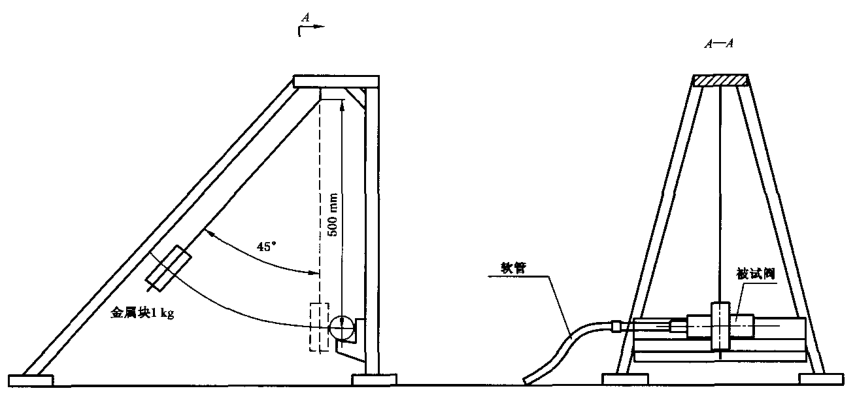

图 2 安全阀撞击安全性试验示意图

2.3 强度

2.3.1 性能要求

无渗液及零件损坏。

2.3.2 试验方法

将被试阀调死，使之不能溢流，再以 1.5 倍公称压力对阀加载，稳压 3min。
