今天给大家带来的分享是关于卡箍式柔性管接头（以下简称接头）的性能检验方法。根据相关标准规定，该型接头的性能检验内容包括：密封及耐压强度检验、偏转角度检验最大伸缩量检验及负压密封检验。各项内容对应的检测方法及合格规定如下。

1、密封及耐压强度检验

1.1 检验方法

检验装置示意图见图 1。

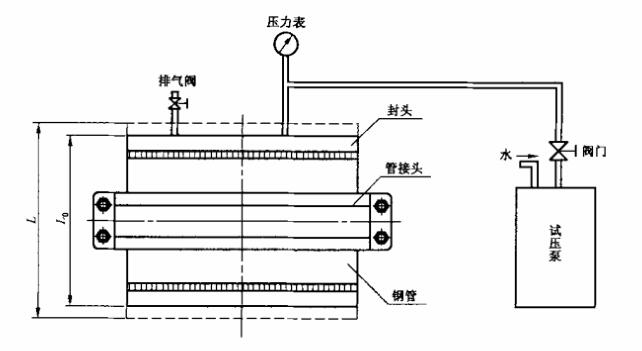

图 1 密封及耐压强度检验装置示意图

先往系统内注水并完全排除空气，用试压泵加压。当压力上升到 0.1MPa 时，关闭阀门，观察 5min，若接头无渗漏，继续升压。型式检验时，压力升至 2 倍额定工作压力；出厂检验时，压力升至 1.5 倍额定工作压力。关闭阀门后保持 10min，观察接头有无渗漏。

1.2 检验合格的条件

用 1.1 的方法进行密封及耐压强度检验，接头无渗漏即为合格。

2、偏转角度检验

2.1 检验方法

检验装置示意图见图 2。

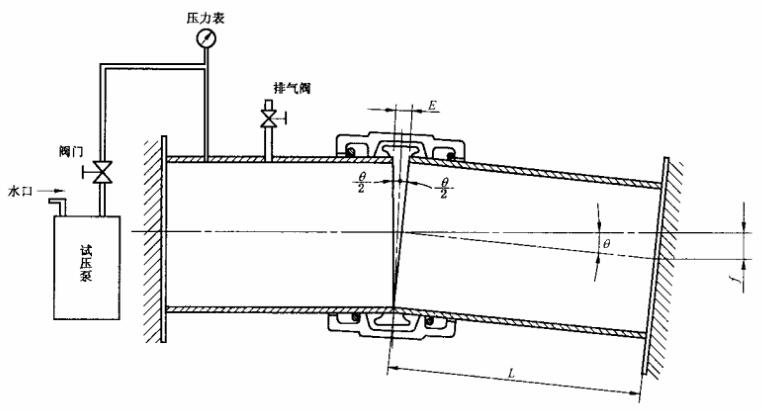

图 2 偏转角度检验装置示意图

在外力作用下使两段钢管之间的转角达到管接头规定值，然后将两段钢管位置固定，启动试压泵加水压并排出系统内空气，当压力升到 1.5 倍额定工作压力时，保压 10min。

管接头偏转角按公式（1）计算：

式中：

L——检验用一节钢管长度，单位为毫米（mm）；

 ƒ——L长的钢管端头离开原中心线的距离，单位为毫米（mm）。

抽检时，用检验相关几何尺寸的方法计算最大偏转角，见公式（2）：

式中：

Ｅ——管接头产品的最大伸缩量，单位为毫米（mm）；

Ｄ——密封面处的管端直径，单位为毫米（mm），对于肩型管接头，应是Ｄ_s。

2.2 检验合格的条件

按 2.1 的方法进行检验，θ 应达到管接头规定的允许偏转角度即为合格。

3、最大伸缩量检验

3.1 检验方法

检验装置示意图见图 3。

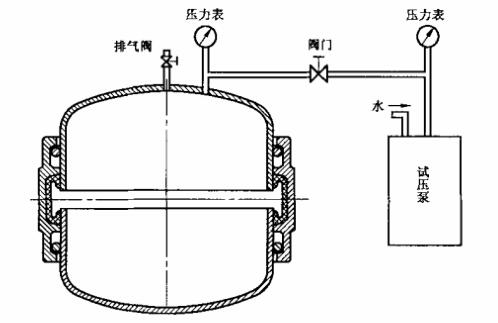

图 3 最大伸缩量检验装置示意图

装配时管接头两管端之间的间隙为 0，测出装置的长度为 L₀，然后加水压至额定工作压力，再测量此时的长度 L 值，最大伸缩量按公式（3）计算：

式中：

L——加压前测量的长度，单位为毫米（mm）；

L₀——加压后测量的长度，单位为毫米（mm）。

3.2 检验合格的条件

伸缩量 E 达到管接头允许伸缩量的规定值即为合格。

4、负压密封检验

4.1 检验方法

检验装置示意图见图 4。

图 4 负压密封检验装置示意图

检验前应保持系统内腔干燥、清洁。选用 1.5 级精度的真空表，并应校准。除管接头之外，系统的其他部位不允许漏气。抽气时，当压力降至 0.08MPa（600mmHg）以上时，关闭阀门。在真空度大于 0.08MPa（600mmHg）的条件下，保持 5min，读取 △Ｐ，真空度变化速率 Q（MPa/s）按公式（4）计算：

式中：

△Ｐ一一相邻两次测量的压力差，单位为兆帕（MPa）。

4.2 检验合格的条件

用 4.1 的方法经过 5 次测量，真空度变化速率小于或等于 0.5*10^-4MPa/s（0.4mmHg），即为合格。
