煤矿用液压支架的安全阀（安全阀类）的特性试验内容包括小流量启溢闭特性试验及公称流量启溢闭特性试验，型式检验时安全阀的工作压力应为公称压力，试验原理见下图 1，具体方法如下：

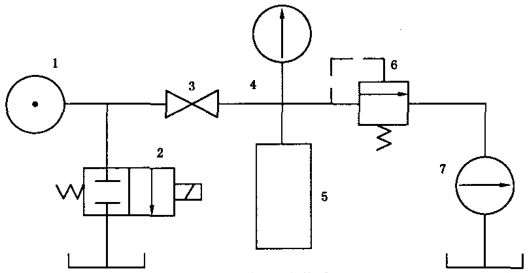

1——油源；2——换向阀；3——截止阀；4——压力计（压力传感器）；

5——稳压罐；6——被试阀；7——流量计（流量传感器）。

图 1 安全阀试验原理图

1、小流量启溢闭特性

1.1 性能要求

压力波动范围应不大于工作压力的 10%，压力波动最大值应不大于工作压力的 110%，最小值应不小于工作压力的 90%，关闭压力值应不小于工作压力的 90%。

1.2 试验方法

调节油源，使系统压力能够高于被试阀工作压力的 1.2 倍以上，流量为 0.04L/min。调定安全阀压力至工作压力（工作压力小于或等于 40MPa 的阀，实际调定压力偏差为 ±1MPa；工作压力大于 40MPa 的阀，实际调定压力偏差为工作压力的 ±2.5%）。试验时使系统压力逐渐升高至被试阀开启，溢流 3min 后，切断供液，至压力计值稳定为止为试验全过程。将全过程的压力变化用曲线记录，每个阀进行 3 次。

备注：稳压罐容积 2L~5L。

2、公称流量启溢闭特性

2.1 性能要求

1）公称流量 ≤16L/min 的阀，启溢闭压力最大值应不大于工作压力的 115%，最小值应不小于工作压力的 90%；

2）16L/min＜公称流量≤100L/min 的阀，启溢闭压力最大值应不大于工作压力的 120%，最小值应不小于工作压力的 90%；

3）公称流量＞100L/min 的阀，启溢闭压力最大值应不大于工作压力的 125%，最小值应不小于工作压力的 90%。

2.2 试验方法

调节油源，使系统压力能够高于被试阀工作压力的 1.5 倍以上，系统流量为被试阀的公称流量。试验时系统压力上升梯度为 120MPa/s 以上，使阀开启，公称流量溢流持续 0.5s 以上，然后迅速切断供液，至压力计值稳定为止为试验全过程。将全过程的压力变化用曲线记录，每个阀进行 3 次。
