液化石油气瓶阀的耐用性试验方法

2020-07-08 0 编辑:亿威仕 | 市场部

液化石油气瓶阀的耐用性试验内容包括阀的耐用性及自闭装置的耐用性试验。具体试验要求及方法如下:

1、阀的耐用性试验

将阀装在试验装置上,使阀处于开启状态,从阀的进气口充入氮气或空气至公称工作压力,然后将试验装置安装在耐用试验机上,以 8 次/min~ 15 次/min 的速率做全行程启闭,其启闭力矩不大于 5N·m,在进行 30 000 次全行程启闭后,再按 1.1 的规定进行气密性试验,其结果应符合 1.2 的规定。

1.1 瓶阀气密性试验方法:

1.1.1 将阀装在试验装置上,使阀处于关闭状态,使自闭装置处于开启状态,从阀的进气口充入氮气或空气至公称工作压力,浸人水中持续 1 min 或置于检漏装置中,其结果应符合 1.2 a 的规定。

1.1.2 将阀装在试验装过上,使阀处于任意开启状态,从阀的进气口充入氮气或空气至公称工作压力,浸入水中持续 1 min 或置于检漏装置中,其结果应符分 1.2 a 的规定。

1.1.3 将阀装在试验装置上,使阀处于任意开启状态,从阀的进气口充入氮气或空气至 0.05 MPa 的压力,浸入水中持续 1 min 或置于检漏装置中,其结果应符合 1.2 b 的规定。

1.2 在下列条件及状态下,阀的泄漏量应不大于 15 cm³/h,或采用浸水法检验时浸人水中静止 1 min 无气泡产生。

a、在公称工作压力下,关闭和任意开启状态;

b、在 0.05 MPa 压力下,任意开启状态。

2、自闭装置的耐用性试验

将阀装在试验装置上,使阀处于开启状态,从阀的进气口充入氮气或空气至公称工作压力。然后,将试验装置安装在试验机上,并使阀的出气口对准试验机上的气缸活塞顶杆(见图 1)。试验时,开启电磁阀,通过气缸内的气源推动活塞顶杆,使活塞顶杆顶开自闭装置,使自闭装置开启,此时阀的出气口应有气体输出。当活塞顶杆复位时自闭装置自动关闭,此时出气口应无气体输出。自闭装置如此往复进行 1 000 次的启闭后,再按 1.1.2 和 1.1.3 的规定进行气密性试验,其结果应符合 1.2 的规定。

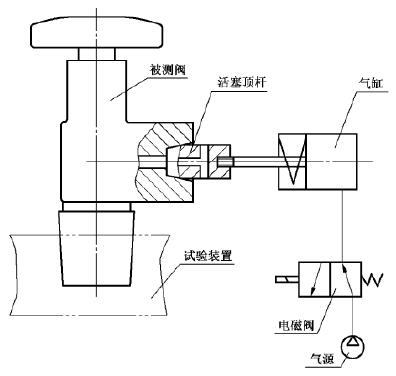

自闭装置耐用性试验方法示意图

图 1 自闭装置耐用性试验方法示意图

以上就是本次的分享!如果您对用于上于试验液化石油气瓶阀耐用性试验装置气密性试验装置感兴趣,欢迎与我们联系!电话:0755-8889 8859  QQ:459675648
