为中科院物质结构研究所定制的温等静压机

温等静压机由压力控制系统、温度控制系统和压力容器三大部分组成。以水为介质,设计压力:1~60MPa,设计温度:20~80℃,压力容器:内径 200mm、内腔高度 300mm。

设备核心技术指标:

1)介质:洁净自来水;

2))压力范围:1~60MPa;

3)压力控制精度:±1%F.S;

4)压力检测精度:±0.5%F.S;

5)压力精度值:0.1MPa;

6)压力显示精度值:±0.01MPa;

7)恒温介质槽:0~95℃(具备加热和制冷功能)介质槽温控精度:0.1℃

8)测试介质环境温度:20~80℃(将介质槽温度打入试验容器然后做外围环境温度循环,模拟温度 20~80℃ 某个定值测试)

9)温度控制精度:±2℃;

10)压力舱内容积:内径 200mm,内腔高度 300mm;

系统主要特点:

1) 设备具有紧急停机功能;

2) 设备配有试验舱安全门,试验时打开安全门系统将自动卸压并停止工作;

3) 试件破裂后压力迅速下降,自动停止加压;

4) 系统采用专用控制软件,试验过程全自动控制,自动测量,试验过程可通过计算机自动控制,试验压力、试验时间、试验级数可自由设定,可实时显示测试曲线和参数,同时存储与记录测试结果;

5) 测控软件可自动进行峰值记录,试验完成后自行停机,试验结果将自动保存,并可以存储数据以 office 文档格式导出;

6) 试验数据的自动采集和处理功能,自动建立试验数据库,可随时查询,具有试验完成后打印试验报表(客户自己打印),试验报表可以自由编辑。

设备参考图片:

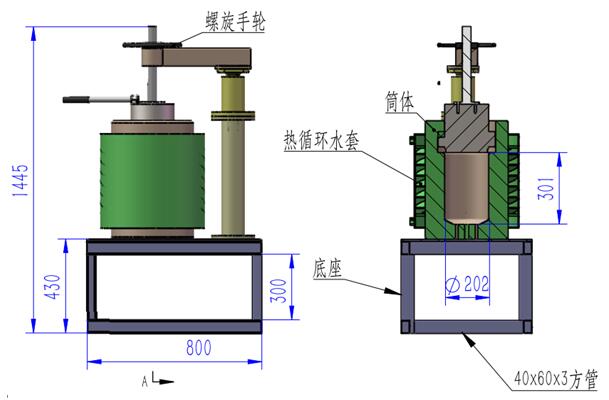

温等静压机结构示意图
