为东莞市某五金塑胶制品有限公司定制的气密试验机以及流量流阻试验机

其中,气密试验机设备采用自动控制系统控制试验压力,可以给客户的水冷板、阀门、软管等产品进行气密试验,采用压降法法判定试件合格与否,设备采用自动控制试验压力,可实现多级加压、保压,密封检测试验测试。

其中,流量流阻试验机设备用于不同通径工件(阀门、软管、水冷板等)的产品进行流量特性测试和流体阻力特性试验。本套测试系统采用不锈钢泵进行供液。根据不同的试件的流量测试范围不同,设置两路流量检测回路。设备部件电动泵、电动调节阀、控制阀及电气控制元件均安装在泵阀柜中,通过远程触控人机界面进行操作。

设备主要技术参数:

气密试验机流量流阻试验机

1)试验介质:压缩空气(客户提供);

2)压力输出:0.1~1.5MPa;

3)操作方式:自动控制,电器系统能实时显示压力-时间曲线,快插头/转接头连接测试工件,高效检测(客户需要提前告知我司工件接头样式,我司只免费制作1~5件转接头,其他接头或者涉及工装的另算费);

4)试验工位:1工位;

5)压力控制精度:±1%.F.S~±2%.F.S;

6)压力检测精度:±0.5%;

7)温度:室温;

8)设备外形尺寸:约长*宽*高mm= 1000mm x 700mm x 1550mm(不带试验舱,通过软管连接试件,客户自行配置平台放置测试试件);

9)电源要求:AC220V,50Hz,0.1KW;

10)压缩空气要求:0.6~0.8MPa,最大耗气量:1.6 Nm³/min,过滤精度5um;含油量≤5ppm;常压露点≤5度;

11)使用工况:适应室内工况;设计海拔高度:<1500m ;环境空气压力: 常压 。

1)管路系统:1/2”全316SS不锈钢材质;

2)操作方式:自动控制,电器系统能实时显示压力-时间曲线,快插头/转接头连接测试工件,高效检测(客户需要提前告知我司工件接头样式,我司只免费制作1~5件转接头,其他接头或者涉及工装的另算费);

3)试验介质:常温自来水;

4)压力输出:0~0.3MPa;

5)流阻测试范围:0~186Kpa;

6)流阻测试精度:0.075%F.S;

7)流量范围:1~10L/min;

8)温控范围:室温~60度;

9)压力测试精度:0.5%F.S;

10)试验工位:1工位;

11)压力控制精度:±1%.F.S~±2%.F.S;

12)设备外形尺寸:约长*宽*高mm= 1500mm x 700mm x 1750mm;

13)电源要求:AC380V,50Hz,6KW;

14)压缩空气要求:0.6~0.8MPa,最大耗气量:1.6 Nm³/min,过滤精度5um;含油量≤5ppm;常压露点≤5度;

15)使用工况:适应室内工况;设计海拔高度:<1500m ;环境空气压力: 常压 。


以上设备设计安全可靠,布局合理美观,整机管路采用不锈钢管路连接,设备配置有卸荷阀,遇到突发异常情况可以泄压保护,设备非常安全方便,同时结构紧凑,美观大方,符合人机工程学运用。

以上设备具有集成度高、控制精简、操作简单、安全可靠、适用范围广、输出流量压力可调等优点。

设备参考图片:

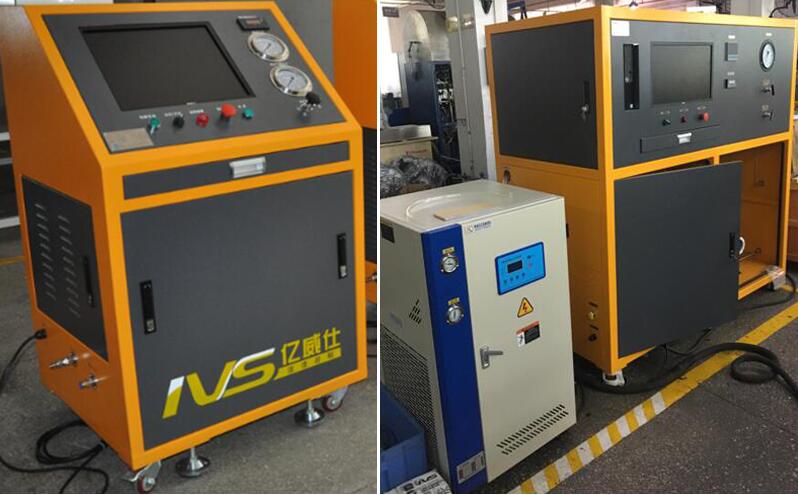

左:气密试验机,右:流量流阻试验机

(左:气密试验机,右:流量流阻试验机)
