散热器压力交变试验机-南京某热能科技有限公司

2022-03-31 0 编辑:亿威仕 | 市场部

为南京某热能科技有限公司定制的压力交变试验机

该型压力交变试验机系统主要用于客户的散热器,液冷板等产品进行疲劳寿命测试。设备通过液压系统提供脉冲压力,对某工件进行脉动式压力循环,达到压力疲劳试验的目的。

设备主要技术参数:

1)试验介质:65#航空冷却液;

2)检测室:

内容积:1100mm*1100mm*900mm(参考尺寸,根据实际可做调整);

观察窗:观察窗采用防弹玻璃,具有防爆功能;

照明:配置LED防爆照明灯;

3)压力控制系统:

试验压力:0~3MPa,区间连续可调;

压力控制精度:±2%FS;

循环频次:≥120次/分钟(即≥2Hz);

循环次数:≥10万次且可调;

4)温度控制系统:介质温度,≤60℃,通过冷水机对介质进行冷却;

5)管路:管路接口:M16*1.5内螺纹;管路材质:316不锈钢;

6)水箱:材质:316不锈钢,壁厚3mm;排污孔:水箱底部设计排污孔,便于清洗;

7)循环系统:试验后的液体进行回收至水箱,并过滤,循环利用;出入口过滤器过滤精度≥40μm,滤网可清洗和更换;

8)压力传感器量程及测量精度:0~4MPa,0.5级压力传感器,响应时间≤1ms;

9)软件控制系统:选用研华工控机。具备如下功能:中文界面操作软件,工艺基本参数的屏幕显示;工艺参数的编辑、保存、修改和调用;试压曲线,试验数据可记录、保存,可以自动生成试验报告并打印等;

10)安全防护:配备防爆外壳;配置电磁锁,进行"门机联锁",门未关好时具有报警提示,试验完成后泄压至安全压力范围,方可开门;设备异常(如泄露、超温、超压)时,具有报警提示功能。

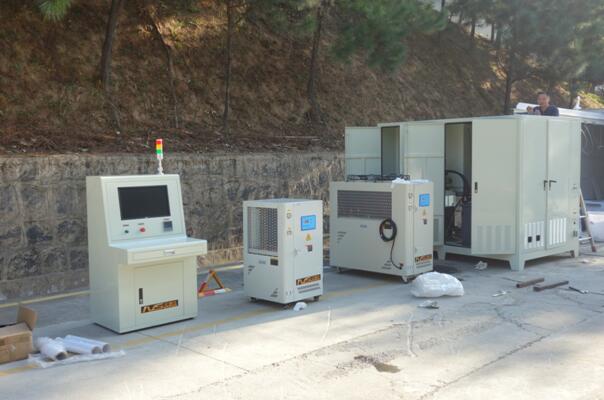

设备参考图片:

散热器/液冷板压力交变试验机
