为某某科技（深圳）有限公司专门研制的油液污染度检测仪试验台。

航空油液污染度监控与测评实验系统用于航空煤油、润滑油、液压油的污染度监孔与测试，可分别输出不同油品介质进入测试回路，并可对油品的污染度进行实时监孔与测评，并将检测信息实时采集显示。

设备主要技术参数：

1）适用介质：清洗剂/润滑油/液压油/航空煤油等；

2）环境温度：室温；

3）316L 不锈钢液箱：润滑油箱、液压油箱各一个、清洗剂箱一个，容积 15L，航空煤油箱容积 40L；废液箱容积 25L，油液箱具有液位显示功能（可输出 485 信号的电子液位计）；排污阀：润滑油箱、液压油箱、航空煤油箱和废液箱下设排污阀件，共 4 个；

4）各油箱底部排油口要低于最低油液面，便于排空。油箱底面采用斜角箱体（小角度），油液可自然排空；

5）航空煤油油箱要做防静电处理，过滤器选择专用燃油过滤器，可使用航空煤油；

6）球阀：管路上设有球阀，数量适配；

7）油泵：系统配有3个油泵：

a）液压油油泵：2cc/r，配500W电机；

b）润滑油油泵：2cc/r，配静音电机；

c）航空煤油泵：柱塞泵或其它适合航油的泵，可调流量≤4L/min，扬程20m（约）。

泵出口处装有压力表，做防静电处理。

8）过滤器：三个：

a）液压油过滤器：20L/min，精度3um；

b）润滑油过滤器：20L/min，精度3um；

c）航空燃油过滤分离器：10L/min，精度2um；需要可适用航空煤油过滤器。

9）油箱加热模块：两套，可实时检测介质在不同温度条件下的监测数据差异化分析（可单独启停，加温温度可设置）；

a）润滑油、液压油油箱加热范围：常温 +10℃－80℃，配温控仪面板显示并带 R485 通讯，使用机柜风扇对油箱吹风散热，及配置回油风冷却器。

b）航空油箱不做加热模块。

10）设备机柜：框架铝合金材质，封板为碳钢烤漆，尺寸约 2500mm×750mm×1900mm；

11）管路接头：各尺寸接头约 50 个，数量以实际为准；管路工作压力为 6Bar，航油回路管径规格为 φ12 不锈钢 316L 材质，液压油、润滑油回路管径规格为 φ10；

12）大屏显示系统：70寸LED显示屏（甲方自配，乙方预留外接显示器的信号接口）

13）航空煤油管道和液压/润滑管道介质在进入检测箱之前装配流量计，流量计 R485 通讯至显示屏，流速范围：最小 30ml/min，面板需要安装流量控制阀。流量计由甲方提供，乙方安装。

14）油箱可通过机柜正前方开门操作与维护，无需从背面开门操作，在操作台面上开设加油口，可直接从台面加油至各油箱。

15）航空煤油油箱，油泵或其他组件最好独立，与其他油箱油泵之前采用高强度的钢板隔离开，形成独立空间，线缆等会产生爆炸危害的均采用防爆部件。

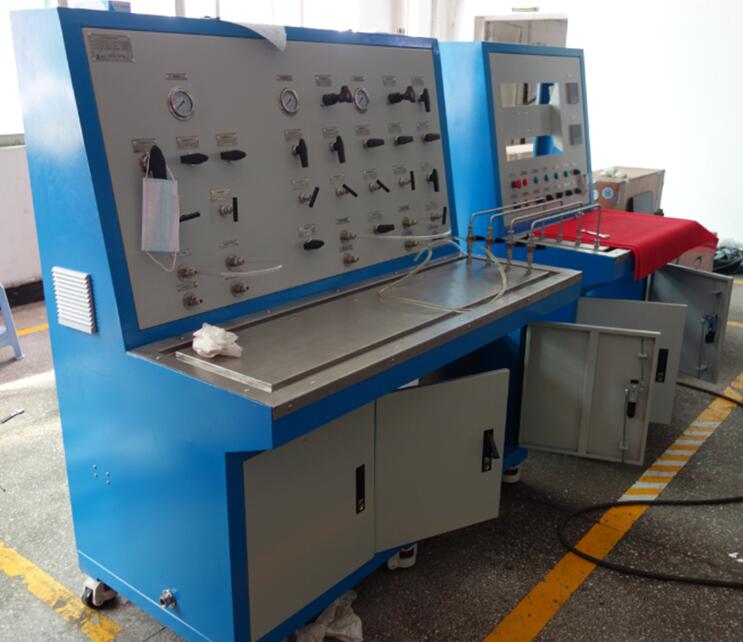

设备参考图片：
