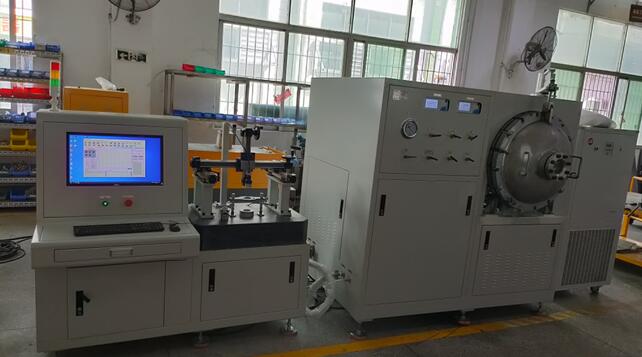

为某航空仪表有限公司定制的高空活门性能测试系统。

该高空活门性能测试系统主要用于航空飞行器外部高空活门系列产品的性能测试。具体可实现高空活门以下性能测试：

a）膜盒活门常温环境下压力-位移测试；

b）不同温度下高空活门的关闭压力测试；

c）常温下弹簧活门的开启压力、启动位移测试。

高空活门性能测试系统由高低温气压室、压力系统、压力及流量检测系统、位移测试系统、声光报警系统、控制系统、数据采集系统等组成。

各部分技术要求如下：

压力室压力范围：0.5kPa～500kPa（绝压），对应环境温度范围10～30℃；

压力室压力范围：0.5kPa～100kPa（绝压），对应温度范围-10℃～250℃；

压力室温度精度：±0.5℃；

压力室温度均匀度：真空≤5℃，正压≤3℃；

升温速度：平均升温速度不小于1℃/min；

降温速度：平均降温速度不小于0.5℃/min；

压力室密封性：在极限温度及极限压力下可靠密封，漏率≤10Pa/min；

采用接触式和激光式测试位移方法，测试在不同环境温度，不同压力下的位移，通过自动采集系统采集由软件分析显示，生成压力、温度、位移实时测试曲线以及实验报告。
