井下工具高温高压模拟试验系统-中国石油大学

为中国石油大学定制的井下工具高温高压模拟试验系统

井下工具高温高压模拟试验系统主要用于模拟封隔器、井下工具及密封元件井下实际工作状况,并且对压力、温度等参数实时测控,以检测井下工具、密封元件等的耐温、耐压性能,同时为新型井下工具的研制提供试验手段。

设备主要技术参数:

试验介质:油;

工作压力:50MPa;

设计压力:55MPa;

压力检测精度:±0.5%FS;

试验工位数:1;

试验温度:200°C;

设计温度:210℃;

升温速率: 2℃/min;

温度控制精度: ±2℃;

温度采集精度:±0.5%FS;

加热方式:电加热;

模拟井筒规格:内腔有效深度2.5m;

模拟井有效内径:121.4mm;

安装方式:水平。

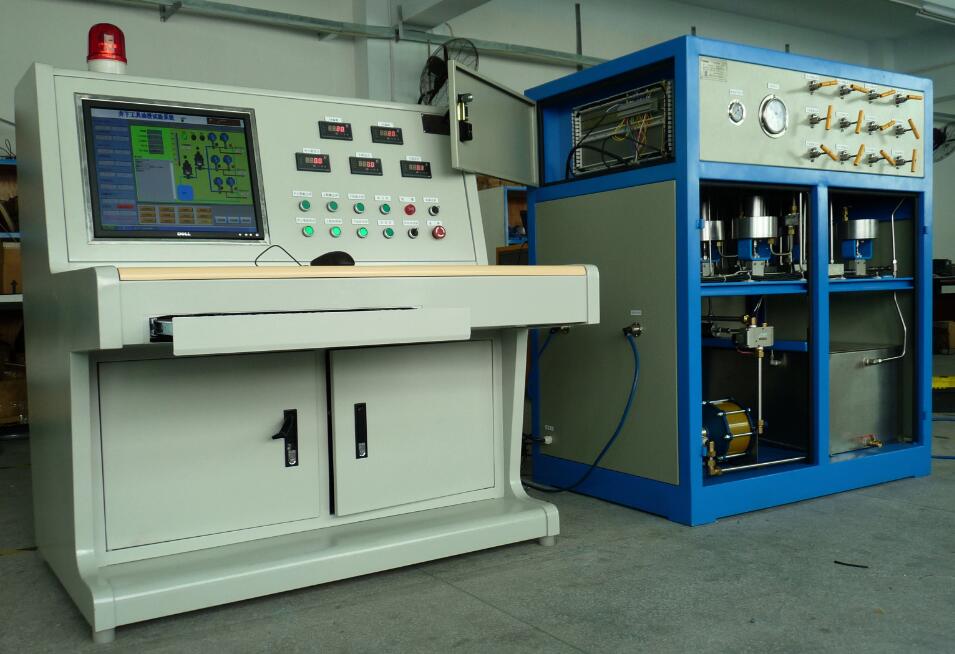

设备参考图片:

井下工具高温高压模拟试验系统-泵阀控制柜
