多路旋塞阀液控箱-石化机械某管件分厂-「亿威仕」

为石化机械某管件分厂定制的多路旋塞阀液控箱。

多路旋塞阀液控箱用于远程控制多个旋塞阀的开关。可通过在控制箱操作面板上操作手动换向阀实现对液动旋塞阀的远程控制，也可以在远程控制电脑界面上操作控制旋塞阀开关，即近程控制和远程控制。

系统采用集装箱式封闭结构，配置电动液压泵、蓄能器、控制柜、液压软管卷盘（含液压软管）、电缆卷盘及其他液压元件等，全部整合在集装箱内。控制面板或电脑控制界面上均可实时显示系统压力、工作压力、电源状态和阀门的开关状态显示等。

设备主要技术指标：

1）环境温度-29℃～+50℃；

2）旋塞阀数量：2、4、8、10等多种可选配；

3）电机：AC380V50Hz5.5KW；

4）控制箱供电电源线：50m；

5）最大工作压力：25MPa（满足输出10～25MPa压力可调，通过调压阀调节设定）；

6）操作方式：就地手动（手动换向阀操作）+PLC+远程电脑（远程操作）；

7）远程控制距离：100米专用信号传输线，适合野外作业；

8）电器防爆等级：ExdIIBT4，防护等级IP65；

9）使用工况：油气田压裂施工现场；

10）设备类型：野外移动密闭房式，金属对开门结构。

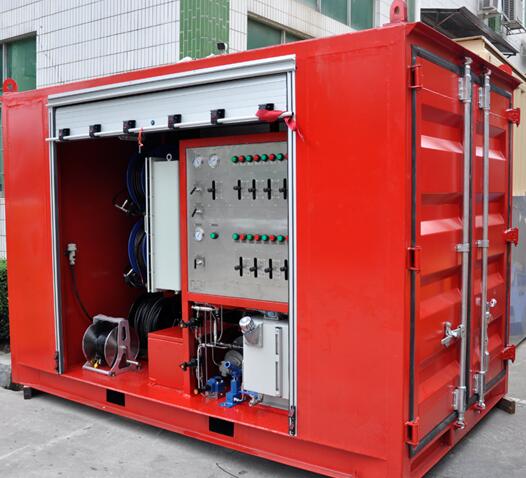

设备参考图片：
