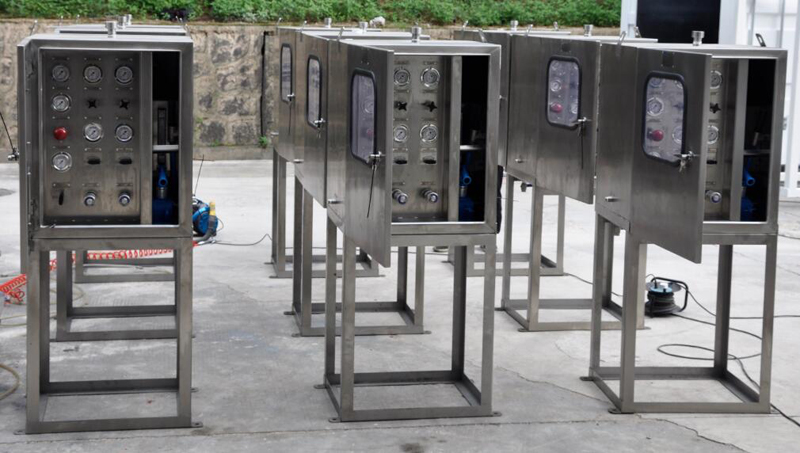

为上海某石油设备有限公司生产的多套井口控制盘(单井)。
该控制系统按相关标准设计、研制的一种油田生产设备,主要用来控制采油树的液动安全阀。该控制盘结构为单井控制盘,可对 1 个地面安全阀和 1 个井下安全阀进行控制。
1)控制盘采用手动泵作为压力源,同时预留有外接压力源接口,也可以通过外接压力源为控制盘提供压力;
2)控制盘具有易熔塞熔断关断,以及高低压超压关断功能(高低压导阀安装在柜子内部);
3)井下安全阀关闭时具有延时关断;
系统主要技术参数:
液控压力:地面安全阀2000~3000PSI ;井下安全阀:10000psi;
先导压力:MAX.80 PSI;
高低压导阀压力范围:Low pilot:30~250 PSI High pilot:400~2000PSI;
易熔塞温度:124℃;
油箱容积:20L;
防护等级:IP65;
管线接头材质:316SS;
阀门材质:316SS;
机柜材质:304;
设备接井下安全阀出口尺寸:1/4”卡套;
设备接地面安全阀出口尺寸:3/8”卡套;
设备接油管压力出口尺寸:3/8”卡套;
设备接易熔塞出口尺寸:3/8”卡套;
设备外接压力源入口尺寸:3/8”NPTF。
