机车车辆螺纹连接橡胶软管的检验方法：

1、外观尺寸检查

检查金属护套橡胶软管的长度，应符合图纸的规定；检查金属护套橡胶软管的固定接头、活接头应符合本标准规定；检查金属护套橡胶软管，螺纹表面应完整，采用螺纹规进行检查，护套表面应光滑平整、无毛刺凸凹及扭曲变形；检查端部与橡胶软管部分的连接，连接处应光滑平整、不应损伤橡胶软管。

2、强度试验

机车、客车和货车用橡胶软管以 2 倍最大工作压力的水压进行强度试验，保压 10min 后，检查橡胶软管任何部位是否有泄漏、局部膨胀等现象，卸除试验压力 3min 后，检查胶管是否出现永久变形。

将动车组用橡胶软管内充满试验用液体，排尽空气，连接到试验装置上，按 GB/T 5563 的规定进行试验，在最大工作压力下检查橡胶软管的长度变化。

3、密封性试验

3.1 常温密封性

将橡胶软管一端与压缩空气相连，其他接口封堵，橡胶软管放入水槽中，对以气体为介质的软管按 1.2 倍的最大工作压力，保压 3min，在试验压力下检查橡胶软管。

对以液体为介质的橡胶软管按 1.5 倍的最大工作压力进行试验，保压 3min，在试验压力下检查橡胶软管。

3.2 低温密封性

将橡胶软管置于 -50℃ 温度下，放置 48h，以 1.2 倍最大工作压力的压缩空气进行气密性试验，保压 3min。

4、橡胶层粘结力试验

按 GB/T 14905 的规定进行试验。

5、低温曲挠试验

试验温度为 -50℃，试验方法按 GB/T 5564 的规定进行。

6、弯曲疲劳试验

以距离接头 200mm 范围内的橡胶软管为试样，将其按最小弯曲半径弯曲 120°，保持弯曲状态 2h，在此期间有褶皱和压瘪为正常现象，然后恢复为自然状态，放置 4h，观察弯曲处有无明显折痕。

7、接头拔脱试验

将橡胶软管装在拉力试验机上，以 50mm/min 的速度拉伸，进行接头与胶管的拔脱试验。

8、高温试验

将橡胶软管置于温度为最高工作温度 ±2℃ 的恒温箱中，持续放置 2h（对于货车用橡胶软管放置 3h）后立即按 6 和 3 规定的弯曲疲劳和密封性试验方法进行试验。

9、爆破压力试验

将橡胶软管内充满试验用液体，排尽空气，连接到试验装置上，按 GB/T 5563 的规定进行试验。

10、外胶层静态耐臭氧龟裂试验

按 GB/T 24134-2009 中方法 1 进行试验，试验时间为 120h，取出胶管，放大 2 倍观察，外层橡胶有无龟裂或老化现象。

11、耐紫外线疲劳试验

取用公称通径为 DN25 的成品橡胶软管为试样，将试样一端用卡箍固定在耐紫外线弯曲疲劳试验机的固定接头上，另一端用卡箍固定在活动接头上，开启耐紫外线弯曲疲劳试验机的运动开关，使胶管做疲劳运动，调整紫外线灯管位置，使其与胶管弯曲表面的最近距离为 30mm±2mm，开启紫外线光源和计时开关，开动试验机，连续运动（或累计运动）120h。取出胶管，检查胶管紫外线照射弯曲表面，无任何可见裂纹方为合格。胶管耐紫外线弯曲疲劳试验机示意图如图 1 所示。

紫外线光源为交流 220V 的灯管，功率 15W，波长 254nm，使用 1000h 后应更换。

橡胶软管运动的振幅为 45°±2°，摆动频率为（50±2）次/min。

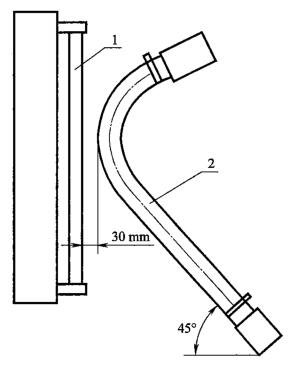

说明：1——紫外线灯管；2——胶管试样。

图 1 耐紫外线疲劳试验装置

12、最小弯曲半径试验

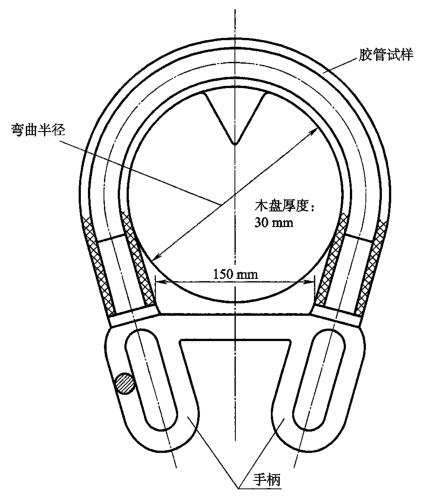

使用图 2 所示的一个木盘和两个手柄，木盘上应开一个 A 形开口，以安装记录仪表。记录仪表用来记录进行弯曲试验时橡胶软管变扁的程度。在橡胶软管的两端来测量所施加的弯曲作用力。

图 2 弯曲半径试验装置

13、内胶层耐油性能试验

在温度为 100℃±2℃ 条件下，将橡胶软管一端密封，从另一端注入 IRM903 号油，放置 168h，然后将橡胶软管内液体完全排空。测量被检测橡胶软管试验前、后的体积值。

14、过球试验

水平放置橡胶软管，将金属球放在橡胶软管组成的一端，倾斜橡胶软管，金属球应能通过橡胶软管的另一端。特殊要求可由供需双方协商确定。

15、防火试验

防火试验由供需双方协商确定。

16、脉冲试验

按 GB/T 5568 的规定进行试验。

17、耐真空试验

取 1m 长的胶管，尽可能拉直胶管，留下一端用来密封。把一光滑的实心小球放入橡胶软管，小球的直径为胶管内径的 0.9 倍，然后将胶管开口一端和抽气泵与量表连接，在 60s 内使胶管的内压减少到 -60kPa，保压不小于 10min。

18、耐磨性试验

取长度 150mm±0.5mm 的胶管，按 GB/T 12721 的规定进行试验。

放置磨具使之与试样接触，施加 25N±0.5N 的垂直静压力，并启动机器，进行 2000 个周期。

记录质量损失 △_m。

19、耐介质试验

从胶管或胶料取样，将试样厚度处理到 2.0mm±0.2mm，分别将试样浸入相同容积的 1，2-乙二醇和蒸馏水组成的试验液中以及水中，在 70℃ 下保温 168h。
