气举井下装置-气举阀与单流阀的试验装置：

1.1 调试台

这是由制造厂家规定的用于调试充压式或弹簧加载式气举阀的打开和关闭压力的装置。通常采用两种类型的调试台：“套筒式”调式台（图 1）和“封闭式”调试台（图 2）。

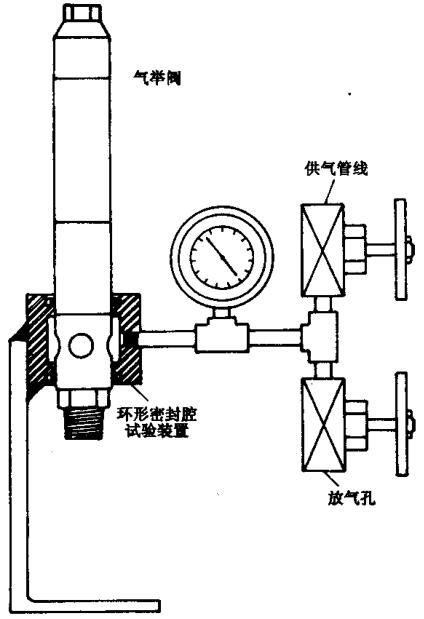

图 1 典型套筒式试验装置

1.2 恒温水浴槽

恒温水浴槽是个盛满水的容器，几个气举阀浸没到水中，使它们保持在几个预定的控制温度上。恒温水浴温度通常控制在 15.5℃（60℉）。如果水温不足 15.5℃（60℉），那么用于调试气举阀的压力必需相对恒温水浴温度来调整。恒温水浴对充压式气举阀是十分必要的。对于弹簧加载式气举阀则不需要恒温水浴，因为其对温度不敏感。

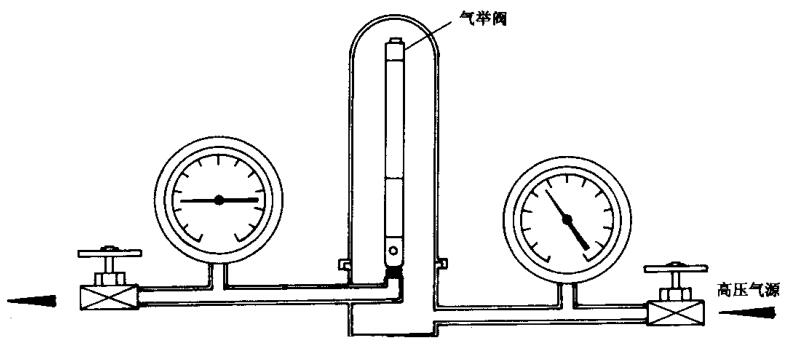

图 2 典型密闭试验装置

1.3 压力容器

该装置是充满水的容器，至少耐压 34.5MPa（5000psig）。把气举阀插入该容器中，并在规定时间和周期内承受预定的外压。

1.4 探针测距仪

这是一种当压力作用到波纹管上时用以测量阀杆行程的仪器。图3是这种仪器的简图。探针测距仪的探杆与阀是电绝缘的。一个连续测量决定探杆何时与阀杆接触。

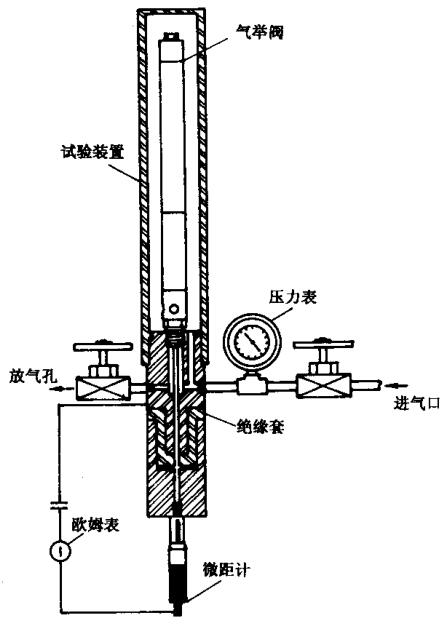

图 3 典型气举阀探针测距试验台

1.5 典型气举阀垂直插入试验架

典型气举阀垂直插入试验架见图 4。

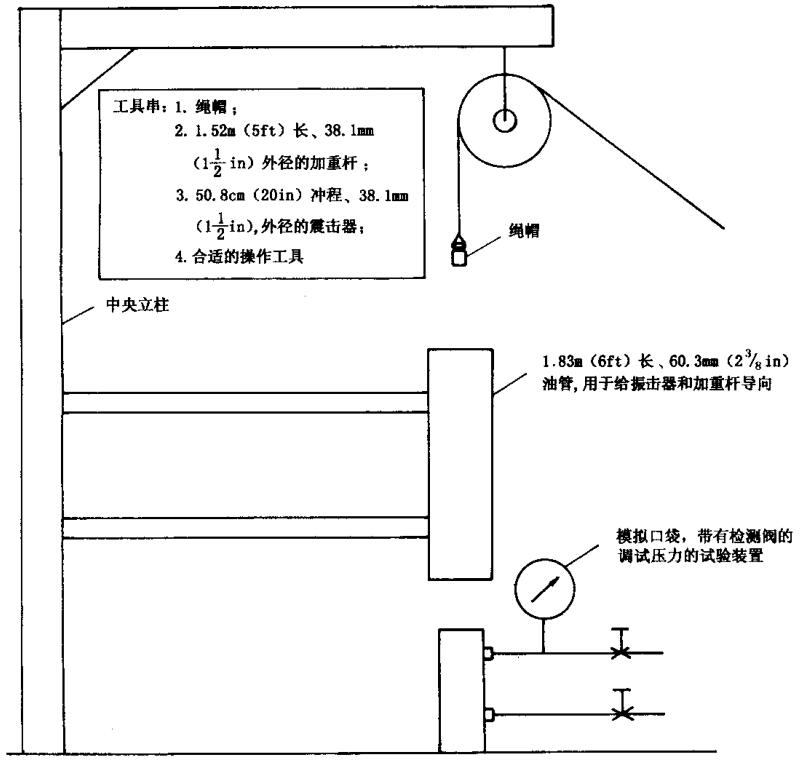

图 4 典型气举阀垂直插入试验架
