数字压力计 digital pressure gauge，被测压力经传压介质作用于压力传感器上，其输出相应的电信号或数字信号，由信号处理单元处理后在显示器上直接显示压力值的压力计。

今天我们来学习关于数字压力计检定方法的内容。

1、检定前的准备工作及要求

a）检定设备和被检数字压力计为达到热平衡，必须在检定条件下放置 2h，准确度低于 0.5 级的数字压力计可缩短放置时间，一般为 1h。

b）数字压力计的示值误差检定按图 1 所示的方式连接。

c）根据数字压力计实际使用工作介质选取检定用工作介质，工作介质为气体时，介质应清洁、干燥；工作介质为液体时，介质应考虑制造厂推荐的或送检者指定的液体，尽量使导压管中充满工作介质。当数字压力计明确要求禁油时，应采取禁油措施。

d）检定前应调整检定装置或数字压力计的（安装）位置，尽可能使两者的受压点在同一水平面上。当两者的受压点不在同一水平面上时，因工作介质高度差引起的检定附加误差应不超过数字压力计最大允许误差的 1/10，否则，应进行附加误差修正。

e）检定点的选取及检定循环次数。准确度等级为 0.05 级及以上的数字压力计检定点不少于 10 个点（含零点）；准确度等级为 0.1 级及以下的数字压力计检定点不少于 5 个点（含零点），所选取的检定点应较均匀地分布在全量程范围内；准确度等级为 0.05 级及以上的数字压力计，升压、降压（或疏空、增压）检定循环次数为 2 次，0.1 级及以下的数字压力计检定循环次数为 1 次。

f）示值检定前应做 1~2 次升压（或疏空）预压试验。检定中升压（或疏空）和降压（或增压）应平稳，避免有冲击和过压现象。在各检定点上应待压力值稳定后方可读数，并做好记录。

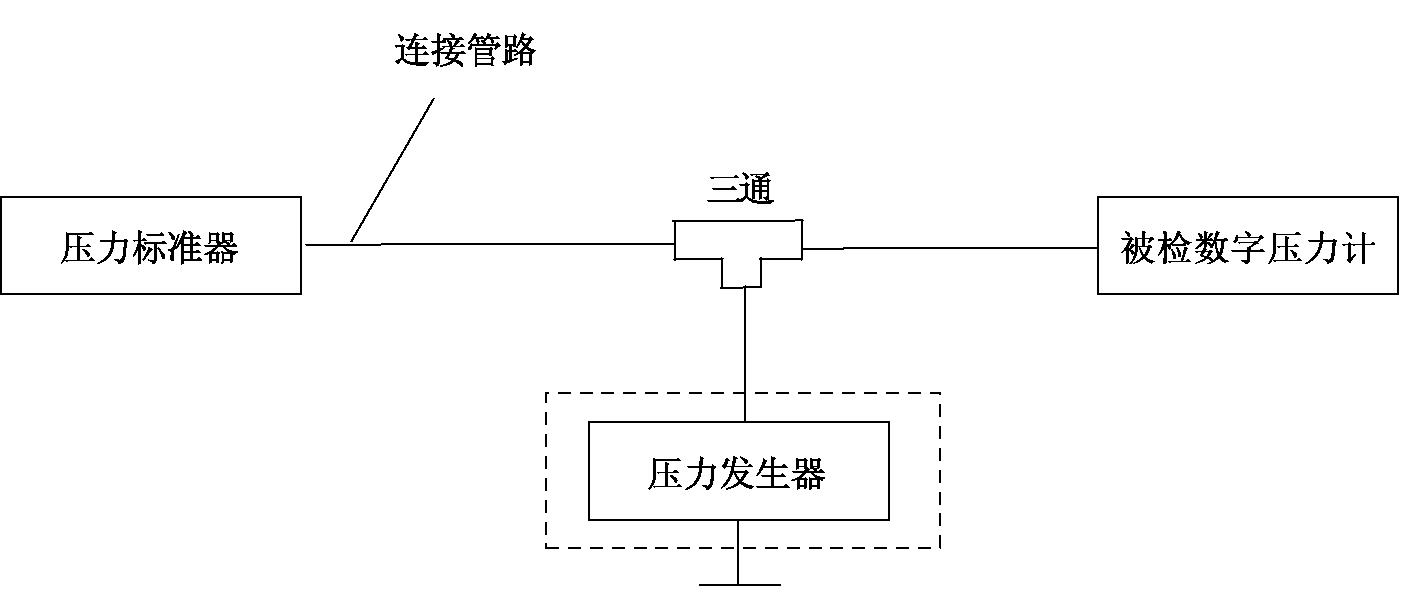

图 1 压力计的示值误差检定连接示意图

2、外观检查

用目力观察的方法检查。

3、绝缘电阻检定

在环境温度为（15~35）℃、相对湿度为 45%~75% 时，断开电源，使数字压力计的电源开关置于接通状态，将电源的正负端短接，用绝缘电阻表测量电源端子与机壳之间的绝缘电阻，测量时，应稳定 5s 后读数。

4、零位漂移

通电预热 30min 后，在通大气压力时，记录数字压力计初始示值（有调零装置的在通大气的条件下可将初始示值调到零），然后每隔 15min 记录一次显示值，直到 1h。各显示值与初始显示值的差值中，绝对值最大的数值为零位漂移。

注：绝压型压力计不做此项目。

5、周期稳定性

周期稳定性检定项目仅针对 0.05 级及以上的压力计。

通电预热后，应在不作任何调整的情况下（有调零装置的可将初始值调至零），对压力计进行正、反行程一个循环的示值检定，各检定点正、反行程示值与上个周期检定证书上相应的检定点正、反行程示值之差的最大值为周期稳定性，按式（1）计算：

ΔW=|p_W-p_Z|  · · · · · · · · · · · · （1）

式中：

ΔW——数字压力计相邻两个检定周期之间的周期稳定性，Pa、hPa、kPa 或 MPa；

p_W——周期稳定性检定各检定点正、反行程示值，Pa、kPa 或 MPa。

p_Z——上个周期检定证书上各检定点正、反行程示值，Pa、kPa 或 MPa。

6、示值误差

6.1 示值误差检定

a）周期示值稳定性检定后，如发现数字压力计示值超差，通过数字压力计的手动或内置校准程序将数字压力计示值调整到最佳值，再进行示值误差检定；如数字压力计示值在合格范围内，也应将数字压力计示值调整到最佳值，再进行示值误差检定。

b）示值误差计算。数字压力计示值误差按式（2）计算：

Δp=p_R-p_S  · · · · · · · · · · · · （2）

式中：

Δp——数字压力计各检定点示值误差，Pa、hPa、kPa 或 MPa；

p_R——数字压力计各检定点正、反行程示值，Pa、hPa、kPa 或 MPa；

p_S——标准器各检定点的标准示值，Pa、hPa、kPa 或 MPa。

6.2 差压数字压力计示值误差检定

a）静压零位误差检定

将单向差压数字压力计或双向差压数字压力计的高压端（H）和低压端（L）相连通，施加额定静压的 100% 压力，待压力稳定后，读取静压零位示值，连续重复进行 3 次检定。

b）单向差压数字压力计示值误差检定

低压端（L）通大气，高压端（H）与检定装置相连接，示值误差检定及示值误差计算按 6.1 进行。

c）双向差压数字压力计示值误差检定

先使低压端（L）通大气，高压端（H）与检定装置相连接，检定正向压力量程；然后使高压端（H）通大气，低压端（L）与检定装置相连接，检定负向压力量程。示值误差检定及示值误差计算按 6.1 进行。

7、回程误差检定

回程误差可利用示值误差检定的数据进行计算。取同一检定点正、反行程最大示值之差的绝对值作为数字压力计的回程误差。
