气举阀测试与调试设备

产品介绍

设备简介:

气举阀测试与调试设备用于对气举阀进行充气与调试,并进行压力检测与性能测试,确保气举阀在入井工作时的安全与高效,同时为气举工具的改进与研制提供了全面的试验数据。可进行高温350℃环境下的强度测试及开启压力检验与调教。

主要技术参数:

A、充气单元

☼  介质:氮气;

☼  加压范围:0~20MPa;

☼  压力检测精度:±0.1%F.S;

☼  压力控制精度:±0.5%FS。(更高精度请咨询)

B、调试单元

☼  介质:氮气;

☼  加压范围:0~25MPa;

☼  压力检测精度:±0.05%F.S;

☼  压力控制精度:±0.1%FS;(更高精度请咨询厂家)

☼  温度范围:室温~150°C。(其他范围请咨询厂家)

C、压力调试单元

☼  介质:水;

☼  加压范围:0~70MPa;

☼  压力检测精度:±0.1%F.S;

☼  压力控制精度:±1%FS;

☼  同时测试数量:20件。

D、探针测距单元

☼  试验压力:35MPa;

☼  压力测量:测量范围0~35MPa,精度优于0.1%;

☼  阀杆位置测量方式:伺服电机自动控制;

☼  微距的测量:测量满园0~10mm,误差范围±0.127mm;

☼  加压控制:比例控制。

E、动态性能试验

☼  试验介质:氮气;

☼  最大试验压力:15MPa;

☼  压力测量:测量范围0~15MPa,精度优于0.5%;

☼  流量测量:测量范围0~50000Nm3/d,精度优于1.5%。

参考执行标准:

☼  SY/T 6400;☼  SY/T 6450;☼  SY/T 6401等。

设备功能及特点:

☼  气举阀特性试验可完成各类气举阀的性能测定,测定阀在井下的工作状况,为提高气举设计精度提供理论支持;

☼  动态特性试验用于进行气举阀流量系数测定试验、气举阀动态特性试验;

☼  调试单元整个试验过程可全部由电脑自动控制,所有的试验参数设定都可在自动控制台完成,也可以使用手动操作来完成调试过程;

☼  计算机自动生成压力-时间曲线,实时显示,并将各种数据存储,可随时打印检验报告;

☼  对试验对象全方位监控,全过程录像数据压缩存盘;

☼  设备核心部件气体增压泵和高压阀门、管道均为美国进口产品,安全可靠;

☼  电气控制部分遵循电器行业标准,采用知名品牌工控计算机和数据采集卡,控制性能稳定,数据真实可靠。

设备参考图片:

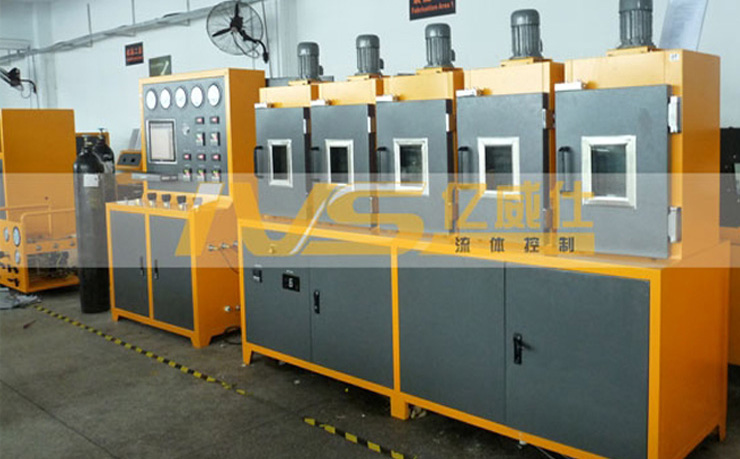

气举阀测试与调试设备图片
