地层测试器的试验方法及验收准则:
1、试验方法
1.1 提放式非通径地层测试器性能试验规定如下:
a)试验设备:额定拉伸(压缩)负荷在 800kN 及以上,负荷读数精度不低于 10kN 的液压试验装置。
b)试验介质:合成液压油。
c)试验温度:20℃±5℃。
d)按表 1 和表 2 规定的轴向拉力、试验程序进行试验。

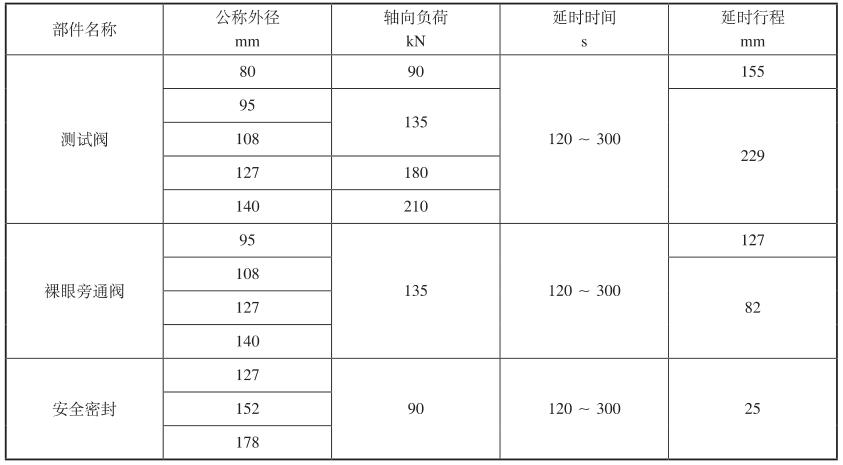

表 1 延时性能试验要求

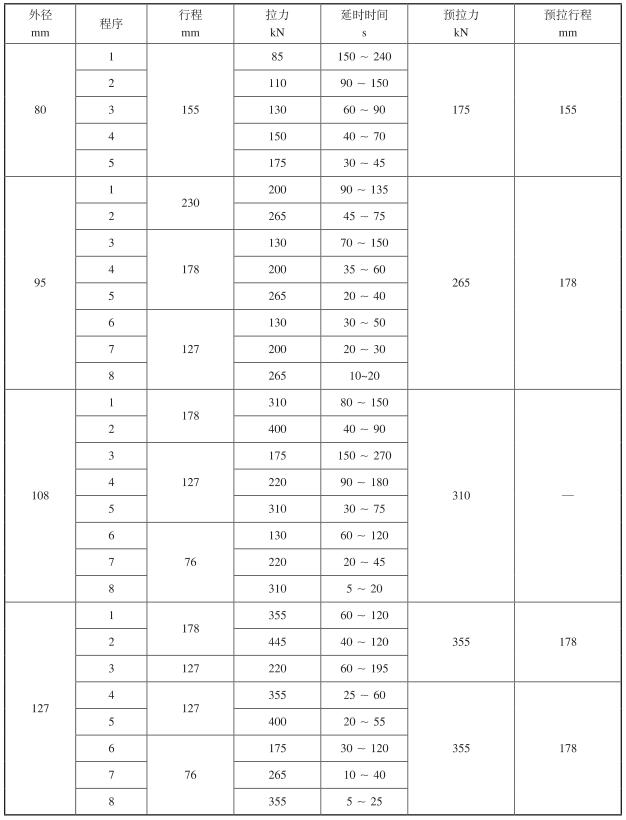

表 2 液压调时震击器试验要求
1.2 压控式全通径地层测试器性能试验规定如下:
a)从全通径压控式测试阀上、下传压孔同时加水压,按照表 3 规定的程序试验。

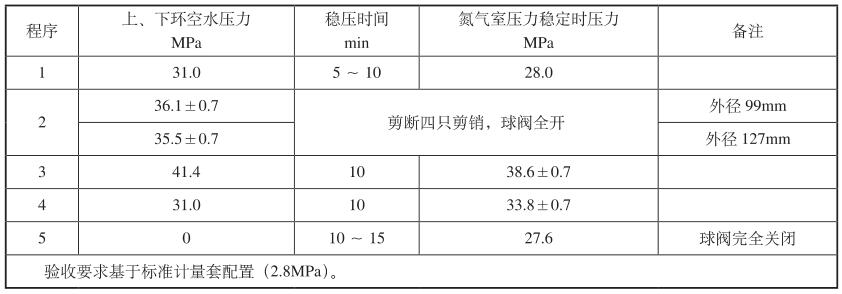

表 3 压控测试阀试验验收要求
b)破裂盘循环阀和破裂盘安全循环阀从装破裂盘处加入水压进行试验,应符合 2.3.3 和 2.3.4 的规定。
c)全通径液压震击器按 2.3.5 的要求,按表 4 规定的拉力、试验程序进行试验。

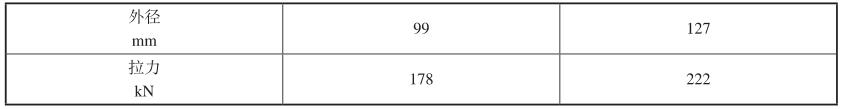

表 4 全通径液压震击器的拉力试验要求
d)液压循环阀按 2.3.6 的要求,按表 5 规定的轴向压力、程序进行试验。

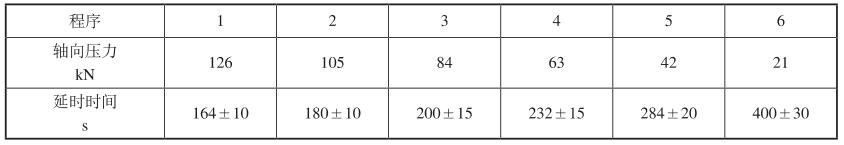

表 5 液压循环阀延时试验时间要求
1.3 提放膨胀式地层测试器性能试验要求如下:
a)用试验接头将释放系统接在膨胀泵的下端,泵吸入口接进水管线,进入压力大于 0.35MPa;排出管线与容积为 20L 的容器连接。
b)通过吸入口将水注入容器,排净容器中空气后,将容器关闭。
c)以 80r/min 转动泵,泵增压值应符合 2.4.3 的规定;泵的增压值为容器水压力与吸入口水压力之差。例如:容器水压力为 11.3MPa,吸入口水压力为 0.4MPa,则泵的增压值为 10.9MPa。
d)适当增加进入口压力,继续转动泵,提高容器水压力,使释放系统释放压力。释放开启压力应符合 2.4.2 的规定。
e)液压工具按 2.4.1 规定的轴向拉力进行试验。
1.4 耐压试验包括密封试验和内压强度试验,内压强度试验仅适用于氮气室和取样室。试验方法
如下:
a)试验条件:
1)试验介质:油或水;
2)环境温度:20℃±5℃。
b)试验程序:
1)试压腔内注入试验介质,排尽空气;
2)初次加压到额定工作压力或内压强度试验压力的 50%,稳压期稳定时间不小于 3min。内压强度试验压力值见表 6;
3)减压至零;
4)二次加压到额定工作压力或内压强度试验压力,稳压期稳定时间不小于 10min。
注:密封试验加压到额定工作压力,内压强度试验加压到内压强度试验压力。

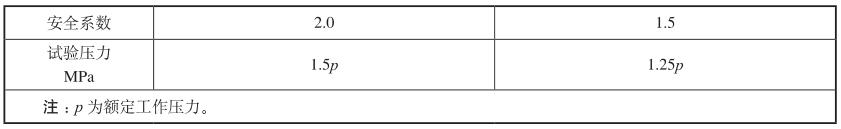

表 6 内压强度试验的试验压力
2、验收准则
2.1 通用验收准则
2.1.1 受力件的超声检测和磁粉检测应按 NB/T 47103.3 和 NB/T 47013.4 中的Ⅱ级规定进行验收。
2.1.2 钻杆接头螺纹和油管接头螺纹的检验应分别按 GB/T 22512.2 和 GB/T 9253.2 的规定进行验收;60° 密封管螺纹应按 GB/T 12716 的规定进行验收;美制梯形螺纹和美制短齿梯形螺纹的检验和验收应按 ASME B1.5、ASME B1.8 的规定进行验收;统一英制螺纹的检验和验收应按 ASME B1.1 的规定进行验收;气体密封螺纹应按制造商自身的相美技术标准规定进行验收。
2.1.3氮气纯度的验收应按 GB/T 3864 的规定执行,纯度不得低于 99.5%。
2.2 提放式非通径地层测试器
2.2.1 提放式非通径地层测试器性能试验验收要求应分别按测试阀、裸眼旁通阀、安全密封延时试验和液压调时震击器性能试验要求执行。
2.2.2 测试阀、裸眼旁通阀、安全密封延时性能试验验收应符合表 1 的规定。
2.2.3 液压调时震击器性能试验验收应符合表 2 的规定。
2.3 压控式全通径地层测试器
2.3.1 压控式全通径地层测试器性能试验验收要求分别按压控测试阀、破裂盘循环阀、破裂盘安全循环阀、全通径液压震击器、液压循环阀等试验进行规定。
2.3.2 压控测试阀试验验收要求:
a)氮气室充入符合规定的氮气,压力达 27.5MPa,稳压 3h 无渗漏。
b)氮气压力达 27.5MPa,性能试验要求应符合表 3 的规定。
2.3.3 破裂盘循环阀试验验收要求:
a)破裂盘循环阀装四只剪销,从环空处加压 17.5MPa±0.7MPa,循环孔应完全开肩,每只剪销平均剪断压力应为 4.3MPa±0.7MPa。
b)从装破裂盘处施加额定工作压力,稳压 10min 无渗漏。
2.3.4 破裂盘安全循环阀试验验收要求:
a)破裂盘循环阀装叫只剪销,从环空处加压 17.5MPa±0.7MPa,循环孔应完全开启、球阀完全关闭。此时球阀以下加内压到工作压力,稳压 10min 无渗漏。
b)从装破裂盘处施加额定工作压力,稳压 10min 无渗漏。
2.3.5 全通径液压震击器试验验收要求:
a)连续拉 10 次,每次延时时间逐渐减少,最后一次应为 1min〜2min。
b)拉力应符合表 4 的规定。
2.3.6 液压循环阀延时时间验收应符合表 5 的规定。
2.4 提放膨胀式地层测试器
2.4.1 液压工具在轴向力为 178kN 下应延时 2min〜5min 后开启测试阀。
2.4.2 释放系统释放开启压力应为 11.2MPa±0.5MPa。
2.4.3 膨胀泵增压值应为 9.8MPa±0.5MPa,转速 80r/min 时排量不应小于 4.06L/min。
2.5 耐压试验
2.5.1 密封试验的试验压力按额定工作压力进行,稳压 10min 不应有渗漏。
2.5.2 内压强度试验的试验压力按内压强度试验压力进行,稳压 10min 不应有塑性变形。
