设备简介:
系统根据标准《SYT 5059-2009 组合泵简管式抽油泵》设计的试验系统,主要用于抽油泵的密封性和漏失量的测试,也可以对抽油泵的泵筒、接头、管螺纹等组件各密封面进行密封性能测试、漏失量测试、阀球和阀座的密封性。
主要技术参数:
A、液压系统参数:
☼ 介质:液压油;
☼ 工作压力:16MPa;
☼ 额定工作压力:10MPa;
☼ 压力传感器量程:25MPa;
☼ 压力传感器精度:±0.5%FS。
B、试压系统参数:
☼ 介质:柴油;
☼ 泵总成密封性能试验最大压力:40MPa;
☼ 漏失量试验最大压力:10MPa;
☼ 最小真空度:50KPa;
☼ 电动增压泵最大输出流量:10L/min;
☼ 主机长度:约12米;
☼ 电动增压泵功率:7.5KW;
☼ 压力传感器精度:±0.5%FS;
☼ 压力控制精度:±1%FS;
☼ 泄漏量测试:采用称重传感器进行泄漏量计量。

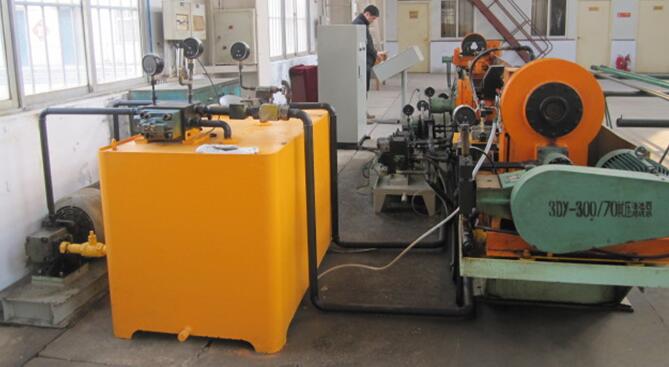

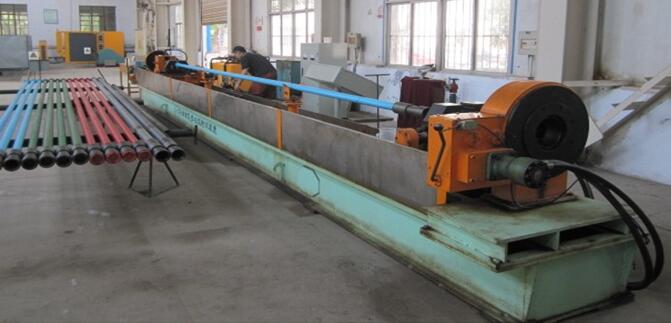

设备参考图片:
