井下安全阀综合性能试验系统

产品介绍

系统简介:

井下安全阀综合性能试验设备根据API Spec 14A标准要求设计,对井下安全阀进行验证试验及功能试验,包括气体流量试验、液体流量试验、开关试验、水压密封与强度试验、泄露试验及温度控制试验等。

主要技术参数:

A、气体流量试验部分:

☼  介质:压缩空气;

☼  试验压力:2000-2500Psi;

☼  压力测量精度:0.5%;

☼  压力控制精度:1%;

☼  流量:1000Nm³/min,满足5-1/2”SCSSV气体流量。

B、液体流量试验部分:

☼  介质:清水和泥浆;

☼  清水流量:50-2800 m³/d;

☼  泥浆流量:79-935 m³/d;

☼  试验压力:小于6.4MPa;

☼  压力测量精度:0.5%;

☼  压力控制精度:1%。

C、泄露试验:

☼  试验介质:氮气、甲烷、清水;

☼  试验压力:氮气:0-210MPa、甲烷:2.8MPa、清水:210MPa;

☼  压力测量精度:0.5%;

☼  压力控制精度:1%;

☼  可检测液体泄露范围:0-10mL/min;

☼  可检测气体泄露范围:0-200L/min。

D、控制温度试验

☼  试验介质:氮气;

☼ 环境温度:-10℃~350℃范围可选;

☼  试验压力:0-140MPa。

E、轴向加载试验

☼  轴向载荷:500T;

☼  加载行程:0.5m;

☼  拉压传感器精度:±0.2%FS;

☼  系统实现自平衡,加载力为内部受力。

参考执行标准:

API Spec 14A-2000 井下安全阀设备规范。

设备功能及特点:

☼  整个试验过程既可以在集中控制室进行试验参数设定,通过计算机自动完成整个试验过程,也可以在试验现场控制柜来完成整个试验过程;

☼  对试验现场全方位监控,全过程录像数据压缩存盘;

☼  全套试验系统严格按照API Spec 14A《井下安全阀设备规范》进行设计,各项技术指标均达到国际领先水平。

设备参考图片:

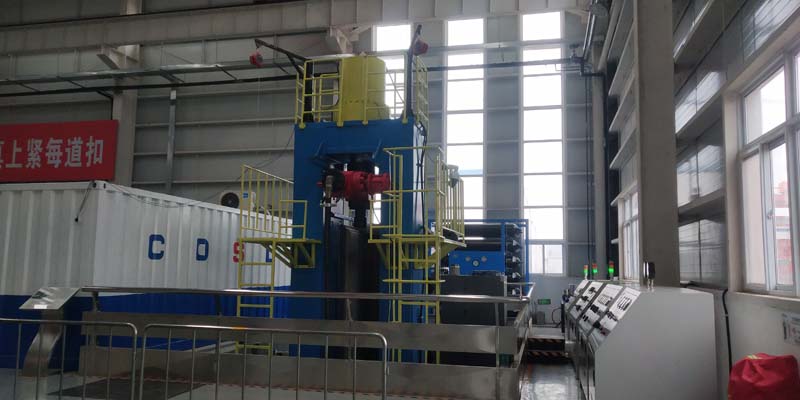

井下安全阀综合性能试验机系统图片

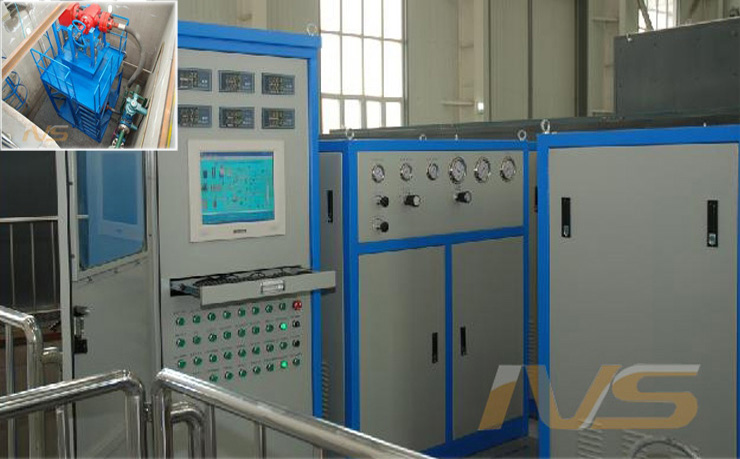

井下安全阀综合性能试验机系统-中海油现场图片
