先导式减压阀的结构型式：

先导式减压阀（以下简称"减压阀"）的典型结构按导阀与主阀的组合方式可分为一体先导式减压阀和分体先导式减压阀，按主阀驱动部件形式可分为先导活塞式减压阀和先导薄膜式减压阀，如图1~图3所示。

标引序号说明：

1——调节螺钉；2——护罩；3——先导阀弹簧；4——先导阀阀体；

5——先导阀阀座；6——先导阀阀芯；7——主阀阀体；8——主阀活塞；

9——主阀阀杆；10——主阀弹簧；11——底盖。

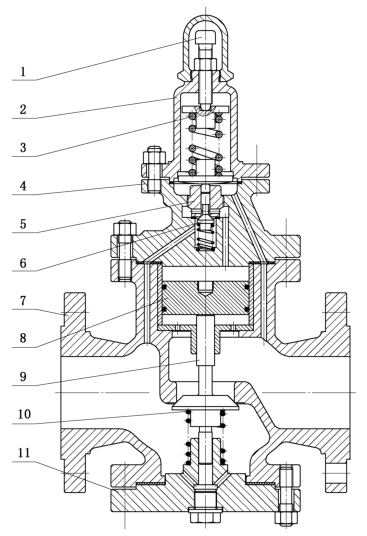

图 1 一体先导式减压阀/先导活塞式减压阀

标引序号说明：

1——调节螺钉；2——护罩；3——先导阀弹簧；4——先导阀阀座；

5——先导阀阀芯；6——先导阀阀体；7——主阀膜片；8——主阀阀体；

9——主阀阀瓣；10——主阀弹簧；11——下阀盖。

图 2 一体先导式减压阀/先导薄膜式减压阀

标引序号说明：

1——调节螺钉；2——先导阀；3——主阀阀体；4——主阀阀芯；5——主阀阀座；

6——主阀阀杆；7——衬套；8——主阀弹簧；9——主阀膜片；10——底盖。

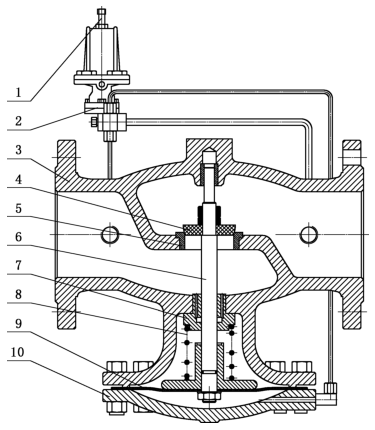

图 3 分体先导式减压阀/先导薄膜式减压阀
