氢气喷射器 hydrogen injector，控制燃料电池发动机氢气供应的流量或压力，并能够按照一定频率控制开闭的部件。

_{注：氢气喷射器一般包含氢气喷嘴总成、集成式控制器（若有）、基座（若有）或必要的安装支撑部分。}

今天我们来学习关于燃料电池发动机用氢气喷射器耐压力和气密性试验的内容。

1、要求

1.1 耐压力要求

按照 2.1 规定的试验方法进行试验后，氢气喷射器绝缘电阻应满足要求，气密性满足 1.2 要求，氢气喷射器能够开启并加载至额定工况点运行 10min，额定工况点流量偏差不应超过产品技术文件规定。

1.2 气密性

按照 2.2 规定的试验方法进行试验时，内泄漏量与外泄漏量均不应超过 0.1mL/min。

2、试验方法

2.1 耐压力试验方法

将氢气喷射器出口封闭，入口通入 1.5 倍额定工作压力的氮气，对氢气喷射器施加额定工作电压，加载至制造商技术文件规定的最大占空比，保持时间不少于 3min。

2.2 气密性试验方法

a）试验条件

按照图 1 所示布置氢气喷射器气密性测试台架，分别在 -40℃、25℃ 和 85℃ 下进行外泄漏试验和内泄漏试验。氢气喷射器入口布置流量计，经截止阀与气源相连。氢气喷射器出口经截止阀与大气连通，在氢气喷射器出口与截止阀之间接入压力传感器。氢气喷射器置于环境试验箱中，气密性试验前，按照设定温度浸机 4h。

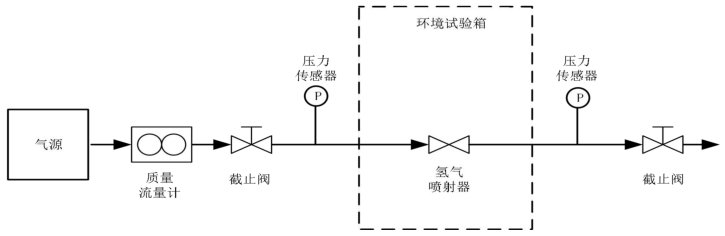

图 1 氢气喷射器气密性测试台架示意图

b）外泄漏试验

关闭氢气喷射器出口截止阀，开启氢气喷射器，按照产品技术文件规定，在氢气喷射器入口通入 1.25 倍额定工作压力的氢气，保持该状态不少于 5min。取 5min 流量平均值作为氢气喷射器外泄漏流量。

c）内泄漏试验

将氢气喷射器关闭，在氢气喷射器入口通入 1.25 倍额定工作压力的氢气，出口截止阀保持开启，保持该状态不少于 5min，取 5min 流量平均值作为氢气喷射器内泄漏流量。
