冷量分配单元（coolant distribution unit，以下简称“CDU”），由水力驱动设备、换热设备、定压设备、电控设备等组成。用于二次侧高温冷却介质与一次侧冷源热交换，实现二次侧冷却介质循环、供液温度及流量调节。

今天我们来学习数据中心冷板式液冷系统中冷量分配单元测试方法的内容。

1、测试环境搭建

CDU 测试工具和环境搭建要求见附录 A。

2、换热性能

额定换热量按照下列步骤进行：

a）通过二次侧配置的液冷模拟负载，调整不同 CDU 实际换热量；

b）验证额定换热量 25%、50%、75%、100% 四个工况点的实际换热参数，待每个工况运行稳定后，记录 CDU 一次侧、二次侧的压力、流量、温度、耗电功率等参数；

c）评估压力、流量、温度、耗电功率以及 CDU 换热器的换热温差等是否符合设计值。

3、流量自动控制能力

二次侧流量自动控制能力测试方法按照下列步骤进行：

a）系统及 CDU 设备内部阀部件开闭状态调整到位；

b）注水循环排气，将 CDU 运行模式调整为"流量控制模式"，分别设置额定流量值的 100%、50%、10%，稳定后记录实际流量值；

c）通过观察稳态后的流量值与设定值偏差对比判定流量自控模式是否可靠。

4、压差自动控制能力

二次侧压差自动控制能力测试方法按照下列步骤进行：

a）系统及 CDU 设备内部阀部件开闭状态调整到位；

b）注水循环排气，将 CDU 运行模式调整为"压差控制模式"，分别设置额定压差值的 100%、90%、80%、70%、60%、50%，稳定后记录实际压差值；

c）通过观察稳态后的压差值与设定值偏差对比判定压差自控模式是否可靠。

5、防凝露功能

设定二次侧供液温度低于供液温度接近露点温度的告警值，测试告警信息及电动阀门的响应速度，验证 CDU 防凝露功能是否满足项目设计要求。

6、群控功能

CDU 群控功能测试按照下列步骤进行：

a）N 台设备组成群组，（N-1）用 1 备；

b）测试群控冷备、群控热备、压差模式、流量模式下，模拟各类故障或操作；

c）观察群组内各 CDU 的动作和报警信息、信号、上传接点信号是否正常，验证 CDU 群控功能是否符合项目设计要求。

附录 A

（规范性）

CDU性能测试环境搭建

A.1 测试设备

A.1.1 测试仪器仪表

测试仪器仪表符合以下要求：

a）测试相关的仪器仪表精度、量程、分度值等参数应符合测试要求且按照表 A.1 提供明细；

b）测试相关的仪器仪表应具有定期校准证书，且证书在有效期内。

表 A.1 仪器仪表精度等级

A.1.2 假负载模块

模拟 IT 设备产热的装置应符合以下要求：

a）假负载装置带调功模块能实现假负载功率（0%-100%）范围内的快速精准调控；

b）假负载装置带安全保护功能，遇紧状况急停功能；

c）假负载装置应具有定期校准证书，且证书在有效期内。

A.2 测试环境搭建

按照图 A.1 搭建测试环境。

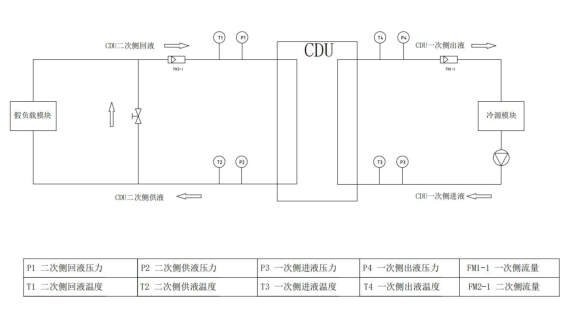

图 A.1 测试环境示意图
