呼吸器用气瓶阀耐氧气压力激燃试验方法（2026）-「亿威仕」

今天给大家带来的分享是关于呼吸器用气瓶阀耐氧气压力激燃试验方法的内容。

_{（如果您对用于相关测试的气瓶阀耐氧气压力激燃试验装置感兴趣，欢迎联系我们！）}

介质为氧气的呼吸器用气瓶阀（以下简称“阀”）应进行耐氧气压力激燃试验，试验后阀应无点燃、灼焦痕迹，阀的零件应无发生位移（不在装配位置）、失去功能（断裂）或缺失等现象。

1、试验准备

1.1 试验前，根据“零件完整性检查”的检查结果，如果没有润滑脂或润滑脂能承受 P_vt 压力，阀直接进行耐氧气压力激燃性试验；如果润滑脂不能承受 P_vt 压力，则阀先按“耐用性试验”的试验方法进行 2000 次耐用性试验，再进行耐氧气压力激燃性试验。

1.2 试验介质为纯度 ≥99.5% 的氧气，其碳氢化合物符合 GB/T 3863，试验压力为 P_vt 压力，氧气加温至（60±3）℃。

1.3 试验前应检查耐氧气压力激燃性试验装置的升压情况，在铜管的末端连接压力传感器，按图 2 所示的试验装置用温度为（60±3）℃的氧气进行 0～P_vt 压力的模拟冲击试验，测得第一个压力峰值的 10% 至第一个压力峰值的 90% 之间的时间差（见图 1），且第一个压力峰值不应超过 110% 的 P_vt。

1.4 每个实验室由于设备的不同，实际的压力-时间曲线可显示为不同的波形，但应符合图 1 要求。

2、试验程序

耐氧气压力激燃性试验按以下步骤进行：

a）按图 2 所示将阀的进气口与铜管相连接，关闭阀；

b）用温度为（60±3）℃ 的氧气通过启动快速开关阀，经过内径为 5mm，长 1000mm 的铜管直接进入阀内，保持 P_vt 压力 3s 以上；

c）关闭快速开关阀，通过排气阀将阀及铜管内的压力降至大气压，持续 3s 以上，该时间应保证一个循环的总时间为 30s；

d）重复上述 b）、c）步骤 20 次；

e）将阀冷却至室温；

f）开启阀门，重复上述 b）、c）、d）步骤。

通过上述试验后，将阀拆解，试验后阀应无点燃、灼焦痕迹，阀的零件应无发生位移（不在装配位置）、失去功能（断裂）或缺失等现象。

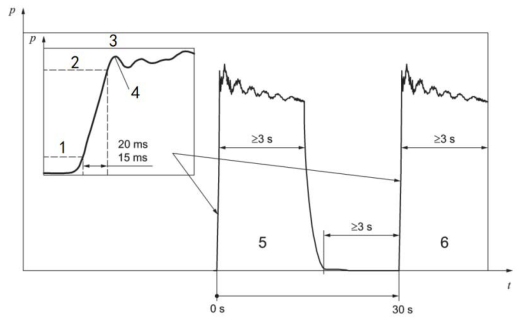

标引序号说明：

t——时间，单位为 s；p——压力，单位为 MPa；

1——第一个压力峰值的 10%；2——第一个压力峰值的 90%；3——每次试验循环升压试验测量；

4——每次循环开始时第一个压力峰值的测量；5——试验循环 1；6——试验循环 2。

图 1 氧气压力循环特性图

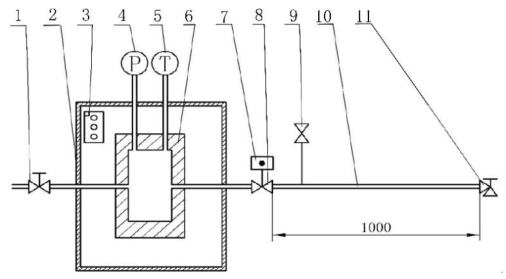

标引序号说明：

1——阀的进气口；2——预热装置；3——温度控制器；4——压力表；5——温度计；6——氧气容器；

7——触动器；8——快速开关阀；9——排气阀；10——铜管（内径 5mm）；11——被测阀。

图 2 耐氧气压力激燃试验示意图
