油气井水泥环密封完整性评价装置：

1、装置组成

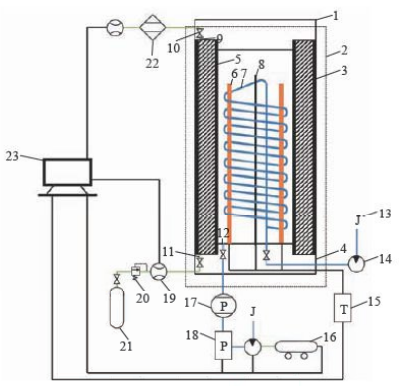

水泥环密封完整性评价装置由模拟井筒、压力控制系统、温度控制系统、窜流检测系统、采集控制系统和脱模系统组成，评价装置示意图如图 1 所示。

标引序号说明：

1——上密封端；2——井筒保温棉；3——外筒；4——下密封端；5——内筒；6——加热管；

7——冷却管；8——温度传感器；9——窜流孔；10——阀门；11——注入孔；12——加压孔；

13——水源；14——压力自动跟踪泵；15——温度控制器；16——空气压缩机；

17——压力传感器；18——压力控制器；19——流量计；20——减压阀；

21——高压源；22——干燥器；23——采集控制系统。

图 1 水泥环密封完整性评价装置示意图

2、模拟井筒

2.1 内筒

内筒采用与现场实际钢级和尺寸相同的套管，长度 1200mm。

2.2 外筒

外筒采用金属圆筒，内径与井眼尺寸相同，壁厚按照目的层岩石力学性能计算，长度 1200mm。

2.3 密封端

上密封端的气窜孔与环空连通；下密封端的流体注入孔与环空连通，加压孔与内筒连通。

3、压力控制系统

3.1 内压控制系统包括压力自动跟踪泵、压力传感器和高压管线。该系统通过下密封端与内筒连接，进行内筒加压和卸压。

3.2 环空压力控制系统包括压力自动跟踪泵、压力传感器和高压管线。该系统通过上密封端与环空连接，进行环空水泥浆加压养护。

3.3 压力控制范围：0MPa～120MPa。

4、温度控制系统

4.1 温度控制系统包括加热管、冷却管、温度传感器、温度控制器、井筒保温材料、冷却水源。

4.2 加热管、冷却管、温度传感器固定在下密封端。通过加热管加热内筒中的水，实现井筒的温度升高；冷却管与循环冷却水源连接，实现井筒温度降低。

4.3 温度控制范围：室温~180℃。

5、窜流检测系统

5.1 窜流检测系统包括注入孔、窜流孔、气体和液体流量计、高压源、压力控制器、流体管线。

5.2 气体流量计最大量程不小于 3000mL/min，液体流量计最大量程不小于 300mL/min。

6、采集控制系统

采集控制系统实时采集内筒压力、环空压力、温度、环空流体注入压力、环空流体注入流量及总注入量、窜流流量和总量。

7、脱模系统

脱模系统包括液压油缸、井筒支架、脱模垫块。液压油缸量程不小于 200t。
