铝塑复合压力管的循环压力冲击试验方法：

1、原理

在管道系统内，按规定循环次数和频率周期交变地通入不同压力值的流体，检查管材和管件连接处的渗漏情况。

2、装置

2.1 交变液压系统

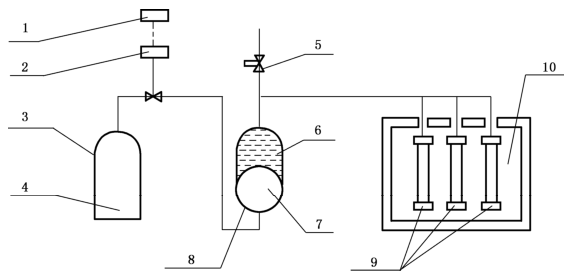

一个由空气压缩机、蓄能装置、压力控制阀、压力转换器等组成的交变压力系统，见图 1。

说明：

1——电控箱；2——电磁阀；3——蓄能装置；4——压缩空气；5——手动阀；

6——水；7——空气；8——压力转换器；9——试验样管；10——恒温箱。

图 1 循环压力冲击试验示意图

2.2 仪器仪表

仪器仪表包括如下组件：

a）测温装置及温度自动控制系统。

b）压力表、压力传感器及自动压力控制系统。

3、试样制备

选取试样 3 件，每件试样由 1 个以上管件、2 段以上管材组成。试样长度大于 10 倍 d_n，但不小于 250mm。

4、试验环境及试样处理

按 GB/T 2918 的要求，试验环境温度（23±2）℃，试样状态调节时间不少于 24h。

5、试验步骤

5.1 将试样注入水，排出所有空气，将试样端部封堵，另一端与压力转换器连接，按规定压力、时间、温度、循环次数给试验样管施加交变压力。

5.2 检查管材与管件连接处有无泄露。

6、试验报告

试验报告包含如下内容：

a）目的和要求；

b）产品名称和标记；

c）本标准编号；

d）制造商名称；

e）试样数量、编号、尺寸；

f）试验结果；

g）试验日期。
