液压球阀 hydraulic ball valve，是一种靠转动具有流道的球形阀芯连通或封闭油口的阀。其公称压力通常不超过 50MPa，公称通径在 4mm~200mm，以液压油液或性能相当的其他液体为工作介质的液压球阀类产品。

今天我们来学习关于液压球阀试验项目和试验方法的内容。

1、耐压试验

开启图 1 中阀 4-1，将被试阀在不完全关闭状态下，使阀内所有腔室充满试验介质并排尽试验组件中的空气，关闭图 1 中阀 4-2，以至少 1.5 倍的最高工作压力进行耐压试验，压力应以每秒不超过 16% 的最高工作压力的速率增加，直到达到试验压力，试验时间应符合表 1 的规定。

表 1 耐压试验时间

2、密封性能试验

密封性能试验包括：

a）低压密封性能试验：被试阀处于关闭状态，开启图 1 中阀 4-1，断开被试阀出口侧的管路，使进口侧的压力达到 0.6MPa～1MPa，检查被试阀外部和出口侧有无泄漏，试验时间应符合表 2 的规定。

b）高压密封性能试验：被试阀处于关闭状态，开启图 1 中阀 4-1，断开被试阀出口侧的管路，使进口侧的压力达到最高工作压力的 1.1 倍进行密封试验，压力应以每秒不超过最高工作压力 16% 的速率增加，直到达到试验压力，试验时间应符合表 2 的规定。

表 2 密封性能试验时间

3、手柄旋转角度检查

使用手柄旋转阀杆，分别在被试阀开启、关闭的位置测量手柄的旋转角度。

4、耐久性试验

调节系统压力至 80% 的被试阀的最高工作压力，开启图 1 中阀 4-1 和阀 4-2，被试阀开启-关闭（卸压-建压）的循环频次每小时不低于 200 次。

5、爆破压力试验

采用两个被试阀，并排尽试验组件中的空气，堵住其他端口，被试阀处于不完全关闭（使阀内所有腔室充满试验介质）和完全关闭的两个状态分别进行试验，压力应以每秒不超过 16% 的最高工作压力的速率增加，达到规定的最低爆破压力或持续到被试阀泄漏为止（如有必要）。

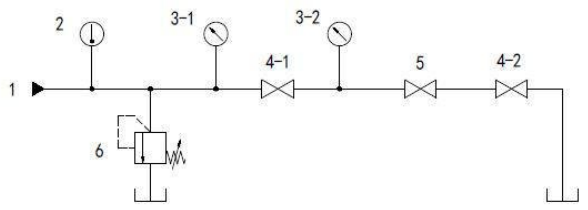

标引序号说明：

1——油源；2——温度计；3-1、 3-2——压力表；

4-1、 4-2——截止阀；5——被试阀；6——溢流阀。

图 1 试验回路
