燃气发动机-燃气软管的气密性和抗渗透性试验：

1、气密性试验

1.1 技术要求

软管进行气密性试验，软管不应出现鼓包、渗漏等异常现象。

1.2 试验方法

将软管一端封死，另一端与气动试验台导管连接，将试件浸入酒精或纯净水槽内，打开压力开关，将压力调节到工作压力的 2 倍，保压 10min，观察软管是否出现鼓包、渗漏等异常现象。

2、渗透性试验

2.1 技术要求

软管进行渗透性试验，24h 内经由管壁的渗透量不应超过 95ml/m。

2.2 试验方法

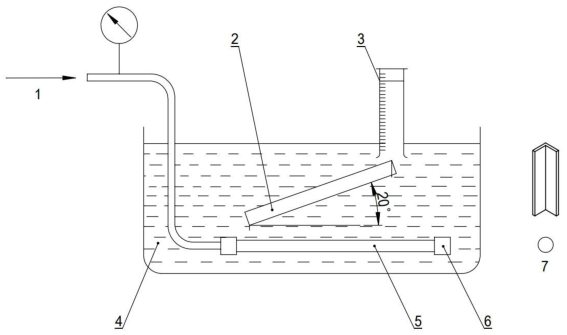

渗透性试验按照图 1 装置，将长度超过 1m 的软管一端与 1MPa 的气源连接，打开进气截止阀用气体清洁试件 30s，排除空气后关闭 A 端截止阀。将容器装满水并调节至 23℃±5℃。将软管浸入容器中，以 24h 为一周期测量所收集的气体，重复两次，以平均值计算数值，记录气体体积及试验时间；当软管失效时，应立即关闭进气管截止阀并记录试验情况。

标引序号说明：

1——供气源；2——集气槽；3——量筒；4——水槽；

5——试件；6——A 端；7——集气槽。

图 1 抗渗透性试验装置
