船用液压控制阀-方向控制阀之电磁换向阀的试验方法：

1、用量具测量被试阀的公称通径。其结果应符合相关要求。

2、将被试阀置于 GB/T 8106-1987 中规定的试验装置，并按下列步骤进行试验：

a）将该阀阀芯置于各通油位置，使通过该阀的流量为该阀的试验流量，测量该阀各油口的压力 p_P、p_A、p_B、p_T（被试阀滑阀机能和结构如图 1 所示，下同）。当油流方向为 P→A、B→T 时，压力损失为 △p_PA=p_P-p_A、△p_BT=p_B-p_T；当油流方向为 P→B、A→T 时，压力损失为△p_PB=p_P-p_B、△p_AT=p_A-p_T；

b）对于 M、H 型被试阀，将该阀阀芯置于各通油位置，当通过该阀的试验流量符合下列要求时，测量该阀 P 油口、T 油口的压力 p_P、p_T。此时油流方向为 P→T，压力损失为△p_PT=p_P-p_T。

1）公称通径为 6mm 的 M 型被试阀，试验流量应为 8L/min；公称通径为 6mm 的 H 型被试阀，试验流量应为 9L/min；

2）公称通径为 10mm 的 M 型被试阀，试验流量应为 20L/min；公称通径为 10mm 的 H 型被试阀，试验流量应为 26L/min。

其结果应符合相关要求。

3、将被试阀置于 GB/T 8106-1987 中规定的试验装置，使该阀 P 油口的压力为该阀的公称压力。当该阀完成 10 次换向全过程 30s 后，在图 1 所示"*"处测量该阀阀芯于各不同位置的内泄漏量，而后对其求和。其结果应符合相关要求。此外，按 GB/T 8106-1987 中 4.1.1.3 的规定对该阀进行内部泄漏量特性试验，并绘制该阀压力-内泄漏量特性曲线。其结果应符合相关要求。

4、将被试阀置于 GB/T 8106-1987 中规定的试验装置，使该阀 P 油口的压力为该阀的公称压力，T 油口的压力为该阀的背压，通过该阀的流量为该阀的试验流量。待电磁铁处于最高稳定温度状态时，将电磁铁的供电电压降至其额定电压的 85%，然后按下列步骤进行试验：

a）对该阀电磁铁连续实施不少于 10 次的通电和断电（相当于发出换向和复位指令，下同），并检查该阀的换向和复位情况；

b）让该阀阀芯在原始位置和换向位置上分别停留 5min，而后再对该阀电磁铁实施通电和断电，记录该阀相应的换向和复位响应时间，并检查该阀的换向和复位情况。

其结果应符合相关要求。

5、将被试阀置于 GB/T 8106-1987 中规定的试验装置，使该阀 P 油口的压力为该阀的公称压力，T 油口的压力为该阀的背压，通过该阀的流量为该阀的试验流量。让该阀以每分钟 60 次的频率连续换向，统计该阀连续换向的次数（相当于该阀的寿命）。其结果应符合相关要求。

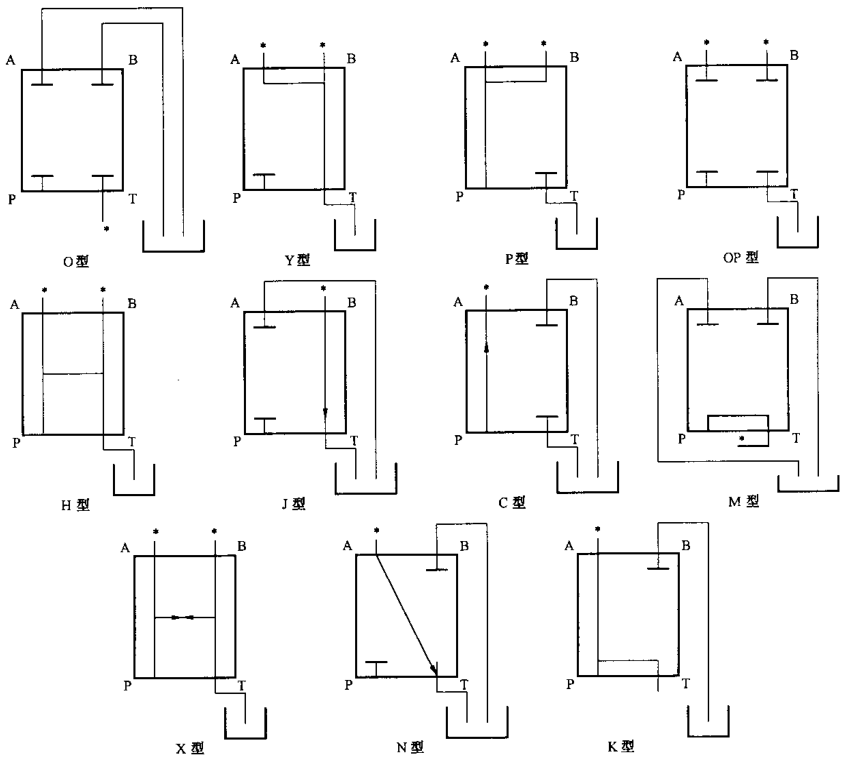

图 1 方向控制阀滑阀机能和结构示意图

6、分别按 GB/T 8106-1987 中 4.1.1.2、4.1.1.4 的规定对被试阀进行稳态压差-流量特性试验及工作范围试验。其结果应符合相关要求。

7、采用试验回路如图 2 所示的液压装置，并按下列步骤进行环境适应性试验。试验时，只是将与上述液压装置相连的被试阀置于环境平台[如温度试验箱（室）、湿热试验箱（室）、霉菌试验箱（室）、盐雾试验箱（室）、摇摆试验台、冲击试验机、振动试验台]并使该阀处于工作状态。另外，允许增设能保证被试阀环境适应性试验正常进行的有关调节压力、流量、方向控制的组件。

a）按 CB 1146.2 的规定，将环境温度降至 -25℃±2℃，保温 0.5h，然后供油，使被试阀工作 10min。其结果应符合要求；

b）按 CB1146.3的规定，将环境温度升至55℃±2℃，保温2h，然后供油，使被试阀工作10min。其结果应符合要求；

c）按 CB1146.4规定的方法及相关规定的参数对被试阀进行交变湿热试验。其结果应符合要求；

d）按规定的参数对被试阀进行摇摆试验。其结果应符合要求；

e）按 CB 1146.6 规定的方法及规定的参数对被试阀进行冲击试验。其结果应符合要求；

f）按 CB 1146.9 规定的方法及规定的参数对被试阀进行振动试验。其结果应符合要求；

g）按 CB 1146.11 规定的方法对被试阀进行霉菌试验。其结果应符合要求；

h）按 CB 1146.12 规定的方法对被试阀进行盐雾试验。其结果应符合要求。

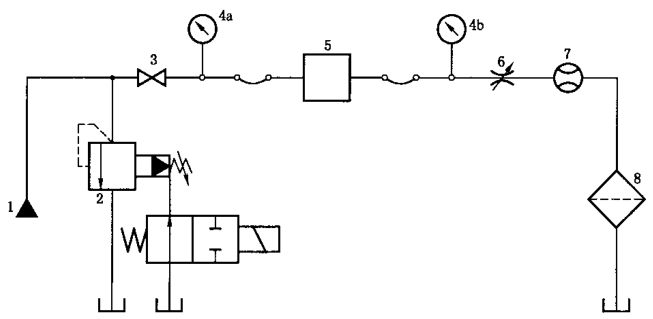

1——液压油源；2——电磁溢流阀；3——截止阀；4——压力表；

5——被试阀；6——节流阀；7——流量计；8——滤器。

图 2 船用液压阀环境适应性试验试验回路示意图

8、用量具测量被试阀的各接口尺寸。其结果应符合相关要求。
