非金属垫片腐蚀性试验装置和试验程序。

1、试验装置

设计在 260℃ 下内压力最高可达 1034kPa 的试验单元，如图 1 所示。

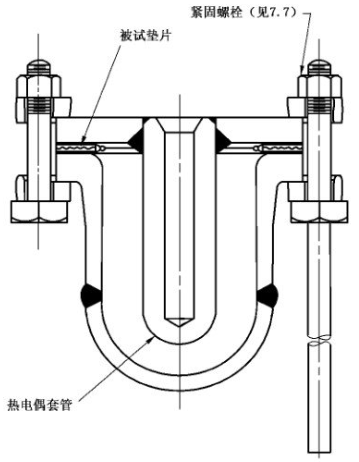

图 1 试验单元

1.1 腐蚀性试验单元

该单元包括一个合适的热电偶套管，将其放置离中心较近的位置以便得到正确的温度读数。垫片基座的尺寸应能容纳一个标准的 DN100 的垫片。

1.2 加热源

一个 3A（660W，220V）的电加热器，应能满足在垂直位置把试验单元加热到 232℃。如果试验单元水平进行试验，固定装置应具备合适的环境舱或能达到规定温度的电炉。

1.3 必要的控制设备

用温控仪调整控制温度，精度 ±3℃。

1.4 温度计

分度值为 0.5℃。

2、试验程序

2.1 将试验单元放入固定夹具中并施加扭矩拧紧螺栓。

2.2 小心注入 500mL 所选的腐蚀性液体于试验单元内。

2.3 正确地将试验垫片样品放入下方的法兰上。

2.4 用螺栓、螺母和垫圈装上盖子。

_{注：将垫圈和螺母的接触面轻轻地打磨使试验结果的可变性减至最小。}

2.5 将二硫化钼干油膜或油脂涂在螺纹上润滑。

2.6 试验扭矩值可以通过下面三种方式获得：

a）包覆垫片密封性夹具（参见 ASTM F112 试验方法），需要增加 25% 来确保安全；

b）垫片制造商的建议；

c）通过确定一个可接受的泄漏率使用与其相应的扭矩。

_{注：增加的安全系数不得超过螺栓的允许负载。}

2.7 根据所需要的扭矩，按图 2 的顺序依次平稳地拧紧螺栓。拧紧每个螺栓的扭矩应按 20N・m 的级差递增。

注：应平稳地按图示顺序拧紧螵栓。

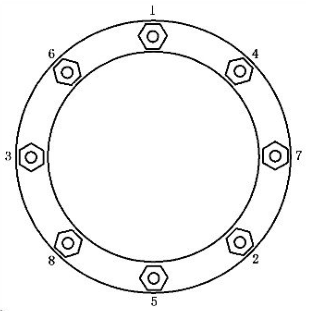

图 2 螺栓紧固顺序

2.8 如果想得到气相和液相的试验结果，将拧紧螺栓装配好的试验单元放在电炉或环境舱内的液体旁。

2.9 如果只需要得到气相的试验结果，将试验单元置于垂直状态。用电加热器将试验单元加热到规定的温度，并根据指示灯的显示调整热敏开关。

2.10 放在规定温度下 2h 后再次拧紧螺栓至最终扭矩。

2.11 继续试验大约 24h。在此后三天内的每一天关闭热源 8h。规定的试验周期内剩余的试验时间不需循环，在规定温度下继续进行试验。应确保 2 周的时间以便提供有意义的性能数据。

2.12 待冷却到室温后使用合适的防护装置和安全预防措施拆除试验单元。

2.13 测量试验单元内剩余的液体。

2.14 检查剩余液体有无变色。

2.15 检查垫片有无变色、裂纹、热效应（例如变暗、碳化或硬化）及其他破坏或失效迹象。

2.16 检查在压力和温度下或两者综合作用的物理变形。
