今天给大家带来的分享是关于家用太阳能热水系统储水箱（以下简称“储水箱”）-换热器压力降试验方法的内容。

带换热器的储水箱应给出换热器压力降特性曲线 Δp-ṁ‌。其中压力降 Δp 的单位为 Pa，流量 ṁ ‌的单位为 kg/s。

1、试验装置

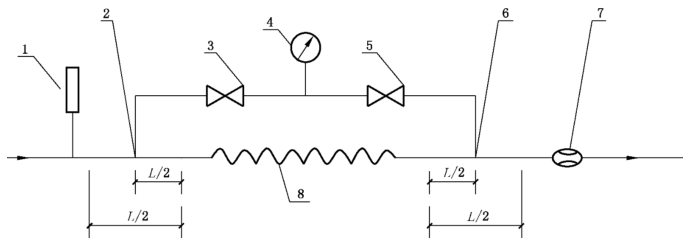

试验装置如图 1 所示，传热工质应从换热器热媒进口流向换热器热媒出口，测压点应设置在靠近换热器，且不受其他配管影响的直管部分。测压孔直径为 2mm~6mm 或 1/10 管径，此处管和孔的内壁表面应光滑无卷边。

说明：

1——温度计；2——进口压力测点；3——切换阀；4——差压变送器；5——切换阀；

6——出口压力测点；7——流量计；8——换热器；L≥4×直管内径。

图 1 压力降试验装置示意图

2、储水箱的准备

对工质进行检查，以确保其中无杂质。

应使用排气阀或其他适当方法排出换热器中的空气。

3、试验程序

应在换热器正常工作的流量范围内测定其进、出口之间的压降。

在储水箱生产厂家没有提供标称流量范围的情况下，可根据换热器容水量设定在 3L/min 的流量范围内进行压降测量。

至少要在整个流量范围内均匀间隔的 5 个流量值上进行测量。

4、测量

应测量以下参数：

a）换热器工质进口温度 t_i；

b）工质质量流量 ṁ‌；

c）换热器进、出口之间工质压力降 Δp。

5、由测量装置引起的压降

用来测量工质压力降落的装置自身可能引起压降。应将储水箱从工质回路中取下，并将压力测量装置短接，进行压降的零点校准。

6、试验条件

在试验期间，流量应恒定在设定值的 ±1% 以内。

在试验期间，传热工质的进口温度应恒定在 ±5℃ 以内。

在试验期间，储水箱温度应在环境空气温度 ±10℃ 以内。
