氢能源汽车管路用不锈钢无缝钢管的试验方法-「亿威仕」

信息中心

氢能源汽车管路用不锈钢无缝钢管的试验方法

0     编辑：亿威仕 | 市场部     2026-01-13

氢能源汽车管路用不锈钢无缝钢管的试验方法：

1、钢管化学成分分析的取样遵守 GB/T 20066 的规则。化学成分分析通常遵守 GB/T 11170、GB/T 11261、GB/T 20124、YB/T4395、YB/T4396 或其他通用方法的规定，仲裁时应遵守 GB/T 223.11、GB/T 223.25、GB/T 223.28、GB/T 223.36、GB/T 223.59、GB/T 223.60、GB/T 223.63、GB/T 223.82、GB/T 223.85、GB/T 223.86、GB/T 11261、YB/T4395、YB/T4396 的规定。

2、钢管的内外表面应在充分照明条件下目视检查，必要时可用内窥镜进行内表面检查。

3、钢管的尺寸和外形应采用符合精度要求的量具测量。

4、钢管盐雾试验应按 GB/T 2423.17 的测试条件进行试验。在每批中选取 2 根钢管，分别在每根钢管首、尾两端各截取长度不少于 100mm 的试样，试验前试样两端应封堵。盐溶液采用氯化钠和去离子水配制，其浓度为（5±1）%（质量分数）；（35±2）℃ 温度下测量 pH 在 6.5～7.2 之间。将试样放入盐雾箱按图 1 所示进行循环。一个循环持续 24h，过程状态为：在（35±2）℃ 温度下对试样喷雾 8h，然后静置 16h。共进行 6 个循环。

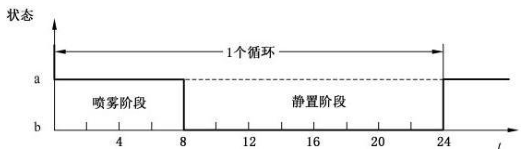

图 1 盐雾试验循环示意图

标引符号说明：

a——打开（喷盐雾）；

b——关闭（停喷盐雾）；

t——时间，单位为小时（h）。

图 1 盐雾试验循环

5、钢管其他检验项目的试验方法和取样方法应符合表 1 的规定。

表 1 钢管检验项目的取样数量、取样方法和试验方法

序号检验项目取样数量

出厂

检验

型式

检验

取样方法试验方法
1化学成分每炉取 1 个试样√√GB/T 200661
2拉伸每批在两根钢管上各取 1 个试样√√GB/T 2975 GB/T 221
3压扁每批在两根钢管上各取 1 个试样√√GB/T 246GB/T 246
4扩口每批在两根钢管上各取 1 个试样√√GB/T 242GB/T 242
5密实性液压逐根○○-GB/T 241
6气密性逐根○○-GB/T 46439 7.4.2
7耐压性液压每批抽检 2 根钢管-○-GB/T 241
8气密性每批抽检 2 根钢管-○-GB/T 46439 7.5.2
9盐雾每批在两根钢管上各取 2 个试样-√44
10晶间腐蚀每批在两根钢管上各取 1 组试样√√GB/T 4334-2020GB/T 4334-2020 中方法 E
11晶粒度每批在两根钢管上各取 1 个试样√√GB/T 6394GB/T 6394
12非金属夹杂物每炉取 1 个试样√√GB/T 10561-2023GB/T 10561-2023 中 A 法
13
表面质量逐根√√-2
14
表面粗糙度每批抽检 2 根钢管√√-GB/T 1031
15超声逐根√√-GB/T 5777
16涡流逐根√√-GB/T 7735
17尺寸与外形逐根√√-3
18氢环境相容性每批取 1 个试样-√GB/T 34542.2GB/T 34542.2
19氢脆敏感度每批取 1 个试样-√GB/T 34542.3GB/T 34542.3
20α-相含量协商△√GB/T 13305GB/T 13305

注："√"表示应进行检验的项目，"○"表示选取其中一项进行试验，"△"表示特殊检测项目。
