防爆挠性连接管的试验方法-「亿威仕」

防爆挠性连接管的试验方法：

1、机械检查

外观质量用目测，尺寸检查样品是否符合有关规定。

2、水压试验

将挠性管一端用丝堵及密封圈封死（也可将多根挠性管串联后，将一端封死），自另一端施压进行水压试验。

施加的压力和时间对隔爆型挠性管应能承受 2MPa 压力，至少应为 10s 的水压试验，试验结果以不变形、不损坏为合格；对增安型挠性管应能承受 50kPa 压力，历时 1min 的水压试验，试验结果以以焊接处不泄漏，护套不起包，无分离和无明显的变形为合格。

3、弯曲试验

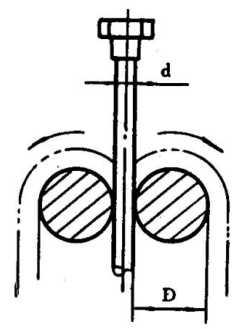

将长度不小于 600mm 的挠性管样品（如图 1）紧密地卷绕在表 1 所列直径的圆筒上卷绕半圈以上，然后恢复原来状态，再向反方向弯曲卷绕，恢复原来状态，按此循环操作 10 次，以金属软管不折断，护套不产生皱纹、剥离和永久变形为合格。共试两根样品。

D≈10d

图 1 挠性管

表 1 挠性管内径 d 和圆筒直径 D

4、电导通试验

挠性管弯曲前和弯曲后，采用万用表跨接在挠性管的两端接头上进行测试，金属部分均应是电导通的。

5、不燃或难燃性试验

切取长度为 300mm 的挠性管样品，使其保持水平，将酒精灯的氧化焰长度为 50mm 的火焰自样品的中部下端触及样品 30s（如样品已着火可少于 30s），然后缓慢地移去火焰，此时挠性管护套上着火火焰应在 5s 内自行熄灭。

为保证试验的正确性，应采取措施防止火焰拂动。

6、橡胶护套挠性管耐热、耐寒试验

将塑料护套挠性管样品按照 GB/T 3831-2021 中 28、29 进行耐热、耐寒试验。试验后恢复至室温，将样品紧贴在表 1 所列直径的圆筒上卷绕半圈以上，再反向弯曲挠性管成直线状，以橡胶护套不产生裂纹为合格。

7、抗冲击试验

按 GB/T 3831-2021 的规定进行。

8、拉力试验

对吊挂灯具用的挠性管，用吊具将其垂直悬挂，按 2.3 的规定轴向施加吊挂荷重，历时 1min 以任何部分不产生裂纹为合格。

9、低温试验

橡胶护套挠性管仅在使用环境温度低于 -20℃ 时进行低温试验，试验温度取挠性管允许使用的最低环境温度值，将橡胶护套挠性管样品紧贴在表 1 所列直径圆筒上卷绕半圈以上，在低于使用环境温度 10℃ 的试验箱中保持 4h 后，应仍有弹性可弯曲；然后恢复至室温，再反向弯曲挠性管成直线状，以橡胶护套不产生裂纹为合格。

10、外壳防护等级（IP）试验

按 GB/T 4208 的规定进行。

11、其他特殊条件

其他特殊条件下使用的产品，应按相应的环境试验方法考核。
