脉冲气压喷雾水枪的试验方法。

1、水压试验

气雾喷射器贮气筒体和水箱及连接零件的水压试验方法应参照 GB 4351-1997 中 8.1 的规定。

试验结果应符合规定。

2、气密试验

脉冲气压喷雾水枪的气密试验方法采用浸水试验，将其浸没在 +5℃~+55℃ 的清水中，水面应高于脉冲气压喷雾水枪顶端 50mm 以上。打开贮气瓶，使脉冲气压喷雾水枪处于工作状态，保持 5min，并注意观察。试验结果应符合规定。

3、安全阀动作试验

将安全阀装在试验台上，采用水压或空气加压至安全阀动作。试验台的压力测量精度不低于 1.5 级。试验结果应符合规定。

4、软管、快换接头、连接接头强度试验

软管、快换接头、连接接头的试验台的压力测量精度不低于 1.5 级。强度试验应在常温下（20℃±5℃）进行。试验时，将试件安装在水压试验台上加压，压力均匀升至试验压力，保持 5min，试验结果应符合规定。

5、喷射性能试验

5.1 试验应在室内或室外无风且地面干燥情况下进行。

5.2 将脉冲气压喷雾水枪的水箱加满水，拧紧水箱盖。气瓶充压至额定工作压力，然后连接好各种软管，操作者背上水箱及气瓶，挎起气雾喷射器。

5.3 打开气瓶阀门，此时，气瓶中的压缩空气经减压阀分别向气雾喷射器和水箱充气。

5.4 将气雾喷射器出口斜向上约 30°。打开气雾喷射器水阀，向气雾喷射器蓄水筒充水，待少量水从气雾喷射器出口的橡胶膜片喷出时，表明蓄水筒已充满，关闭水阀。

5.5 端平气雾喷射器击发。喷射口离地面不超过 1.5m。

5.6 重复 5.4，5.5 的动作，直到水箱中的水喷射完。测出喷射水雾散落密集处中心至喷射口中心在地面上的垂直投影点之间的水平距离，即为脉冲气压喷雾水枪的喷射距离。

5.7 蓄水筒充满水喷射的总次数即为有效脉冲喷射次数。

5.8 喷射至水箱不再出水后，打开水箱倒出剩余水，该剩余水与水箱原充装水的重量比，即为喷射剩余率。

5.9 脉冲喷射间歇时间试验按5.2~5.6的方法进行，不同之处是在第一次击发后使水阀处于常开状态，气雷喷射器薄水筒充满水立即击发，测出连续击发过程中每次击发喷射之间的间歇时间取平均值，即为脉冲喷射间歇时间。

注：试验时可以把气零喷射器直立支于地上，喷射口朝上进行连续击发喷射。

6、背托静载荷试验

将背托用 2 倍于满载水箱和气瓶总质量进行 5min 静载荷试验后，结果应满足规定。

7、A类火灭火试验

7.1 试验模型

A类火灭火试验模型由整齐堆放在金属支架上的木条构成，金属支架高度为 250mm±10mm。

木条应经过干燥处理，使其含水率保持 10%~14%（干燥时温度应不高于 105℃）。木材的密度在含水率 12% 时应为 0.45g/cm³~0.55g/cm³。木条的横截面为正方形，边长 39mm±1mm，长度尺寸偏差为 ±10mm。

木条分层堆放。上下层木条成直角堆放，每层中的木条应间隔均匀。试验模型为正方形木垛，其边长等于木条的长度。试验模型的木条长度、根数及层数等参数应按 GB4351-1997 中 2.1 表 10 的规定。木垛的边缘木条应固定在一起，以防止试验时被灭火剂冲散。引燃A类火试验模型用汽车用汽油。

7.2 试验条件

a）A类灭火试验应在室内进行。环境温度为 -10℃~+30℃。试验室内的通风条件应满足木垛自由燃烧的要求。

b）灭火试验应有专人操作。操作者应穿戴透明面署、隔辐射热的防护服和手套。

7.3 试验步骤

a）在引燃盘内先加入高度为 30mm 的清水，再加入规定量的车用汽油，将引燃盘放入木垛的正下方。

b）点燃汽油引燃木垛，当汽油烧尽后让木垛继续预燃 4min。

c）预燃结束后即开始灭火。灭火从木垛正面，距木垛不小于 1.8m 处开始喷射。然后移动位置向顶部、底部、侧面等各个方向喷射。灭火时可连续脉冲喷射或间隋脉冲喷射。操作者和脉冲气压喷雾水枪的任何部位不应触及模型。

7.4 试验评定

a）火焰熄灭后 4min 内没有可见的火焰（但 4min 内出现不持续的火焰可不计），即为灭火成功。

b）灭火试验中木垛倒坍，则此试验为无效，应重新进行。

c）灭火试验应进行三次，其中有二次灭火成功，则该脉冲气压喷雾水枪达到了此灭火级别。若连续二次灭火成功，第三次可以免试。

8、B类火灭火试验

8.1 试验模型

B类火灭火试验模型由圆形盘内放入车用汽油构成。盘用钢板制成，壁厚 2mm〜3mm，深度不小于 200m，盘沿口如有加强边其宽度应不大于 50mm；汽油层厚度 30mm；汽油层底部加入清水作垫层，以保证盘内油面离沿口的距离为 150mm±5mm。模型尺寸按 GB 4351-1997 中 3.1 表 11 规定。

8.2 试验条件

a）B类火灭火试验可在室外进行，但风速应不大于 3m/s。当下雨、下雪或下冰雹时不应进行试验。试验时环境温度应 在-10℃〜+30°C 之间。盘底部应水平地放置在地面上并与周围的地面齐平。

b）B类灭火试验应使用水系灭火剂。

c）灭火试验应有专人操作。操作者应穿戴透明面罩、隔辐射热的防护服和手套。

8.3 试验步骤

a）点燃汽油，预燃 40s。

b）预燃结束后即开始灭火。灭火时可连续脉冲喷射或间隙脉冲喷射。但操作者不得踏上或踏入油盘进行灭火。

8.4 试验评定

a）火焰熄灭后 1min 内不出现复燃，且盘内还有剩余汽油，则灭火成功。

b）灭火试验应进行三次，其中有二次灭火成功，则该脉冲气压喷雾水枪达到了此灭火级别。若连续二次灭火成功，第三次可以免试。

c）经过燃烧后的汽油不能再次使用。

9、喷射水雾电气绝缘性能试验

9.1 试验模型

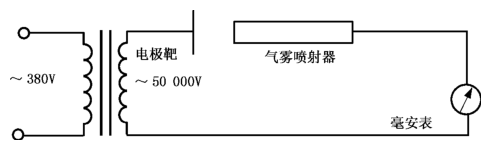

电气绝缘性能试验模型由高压变压器、电极靶、毫安表等组成。具体连接方法如图 1 所示。

图 1 试验模型

9.2 试验步骤

按图 1 连接好各种装置。整套装置与地面应有足够的绝缘性能。气雾喷射器出口至电极靶的距离分为5m、4m、3m、2m等4档，由远至近分别对电极靴进行击发，试验结果应符合5.1.4的规定。试验时扳机应用绝缘绳在远处击发，操作者应采取相应的绝缘措施，以防意外电击事故。

10、推车试验

推车式行驶机构试验按 GB 8109-1987 中 4.11 规定进行。结果应满足要求。

11、爆破试验

脉冲气压喷雾水枪水箱用水为介质做爆破试验。试验结果应符合规定。
